Однако иногда недостаток места не позволяет устроить удобную лестницу без подъёма и на повороте: в противном случае подступёнки нужно делать более высокими, нарушая требования к их высоте. Тогда на месте лестничной площадки устраивают поворотные ступени (также встречается название забежные, веерные). Поворот может осуществляться на 90°, 180° или иной угол; на конструкции угол поворота никоим образом не влияет.
Передвижение по поворотным ступеням более затруднительно и требует большой осторожности, особенно при быстром спуске, что может случиться при эвакуации. Поэтому по возможности таких лестниц лучше избегать. Однако трудно спорить с тем, что поворотные лестницы могут быть очень красивы.
Лестницы с поворотными ступенями вписывают в прямоугольный или криволинейный объём. В первом случае забежные ступени делают только на поворотах, во втором — все ступени забежные.
Прямые участки поворотных лестниц устраивают, как описано выше, а здесь мы посмотрим участки с поворотными ступенями.
Поворотные ступени имеют клинообразную форму, к размерам которой предъявляются определённые требования:
- самое узкое место клина не должно быть меньше 100 мм;
- расчётная ширина проступи принимается на расстоянии около 400 мм от широкой стороны клина, исходя из свободного прохода, не задевая стену плечом.
Конструктивно лестницы с забежными ступенями можно разделить на два типа:
- классические — с опиранием проступей на тетивы или косоуры с обеих сторон ступеней;
- больцевые — с опиранием проступей широкими концами на тетиву/ косоур или консольно заделанных в стену, а со стороны узких концов подвешенных к перилам или перекрытию.
Посмотрим несколько примеров конструктивных решений классических лестниц с поворотными ступенями.

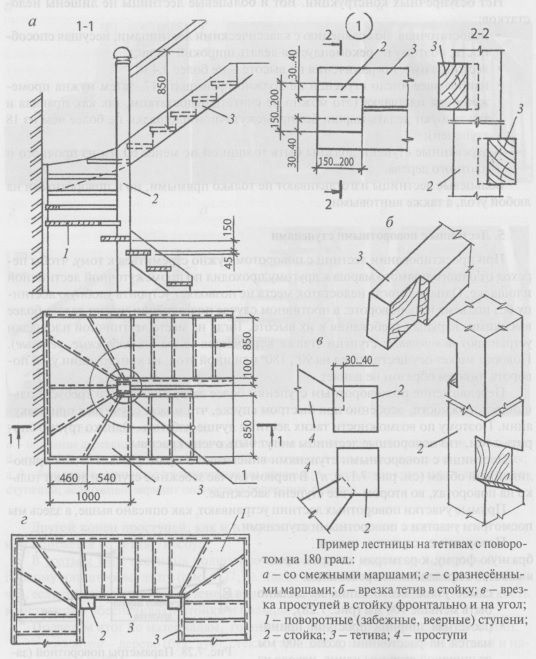

На рисунке показан план и вертикальный разрез деревянной лестницы с поворотом на 180°. С внешней стороны проступи опираются на пристенную тетиву способом врубки. Здесь всё просто.
Интерес представляет опирание внутренних тетив и внутренних концов проступей на опору - стойку. В качестве стойки используется брус сечением 150x150 мм или 200x200 мм. Наиболее надёжное соединение тетивы и стойки обеспечивается врубкой стойки и тетивы друг в друга примерно на 40 мм. Проступи также могут врезаться в стойку; при этом достаточна глубина врезки -30...40 мм.
В малоэтажных частных особняках достаточно популярны трёхмаршевые лестницы с веерными ступенями на поворотах. Параллельные марши разнесены, поэтому здесь понадобится две опоры. Прямые участки лестницы опираются на тетивы, которые закрепляются к опоре по подобию с вышеприведённым примером. Веерные ступени в данном случае также разумно опирать на тетивы, либо врезать их в стойки. С внешней стороны ступени поворотной части опираются на пристенную тетиву, косоур, возможно защемление в несущей стене.
Следующий пример показан на рисунке. Он интересен тем, что здесь забежные ступени узкими концами опираются на гнутую тетиву, диаметром разворота 450 мм. Тетива опирается только в двух точках - верхней и нижней — на перекрытия. С внешней стороны ступени опираются на криволинейные косоуры, заделанные в стены. Для формирования ступеней на рёбра косоуров набиты опорные бруски -прибоины. Ступени имеют подступёнки.
Криволинейную форму тетиве из натуральной древесины сделать сложно, однако технология изготовления клеёной древесины вполне решает этот вопрос.
Ещё большие возможности клеёной древесины проявляются при изготовлении внутренней тетивы в поворотных лестницах со смежными параллельными маршами. В этом примере ступени с внешней стороны также опираются на криволинейные косоуры, заделанные в стены.
Для изготовления криволинейной тетивы или косоура годится не только древесина, в том числе клеёная, но и прокатная сталь или иной металл.
В криволинейном объёме, где все ступени выполняются веерными, с внешней стороны они также опираются на криволинейную балку - тетиву или косоур.
Конструирование поворотных больцевых лестниц производится на основании вышеизложенного материала, касаемого подвесных систем: внешние, широкие, концы ступеней заделываются консольно в стены или опираются на тетиву/косоур, а внутренние концы, узкие, подвешиваются к перекрытию или перилам и соединяются больцами.

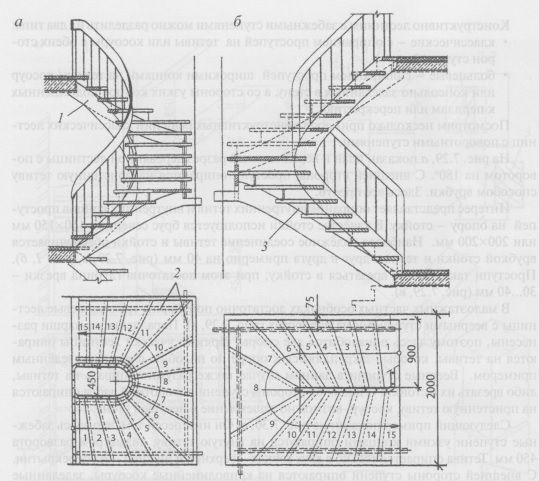

Поворотные лестницы на внутренней гнутой тетиве: а — гнутая тетива из натуральной древесины; б — то же, из клеёной древесины; 1 — тетива; 2 — криволинейные косоуры; 3 - опорные бруски — прибоины.
