Профилированные листы более жёсткие, по сравнению со своими гладкими собратьями. Иногда кровля из профилированных листов смотрится более выигрышно за счёт самого профиля или игры теней впадин и гребней.
Кровли из металлочерепицы
Кровли из металлочерепицы поистине можно отнести к массово потребляемым. Листы профилируются под форму традиционной черепицы (поперёк ската — волны, вдоль ската - ряды с шагом около 350 мм); отсюда происходит и название металлочерепицы. Таким образом, здесь совмещены эстетические достоинства черепицы с надёжностью и долговечностью оцинкованной профилированной стали с полимерным покрытием.
К достоинствам этого кровельного материала отнесём следующие качества:
- долговечен - в зависимости от завода-производителя гарантия кровли составляет 10...25 лет;
- может применяться на малоуклонных скатах - от 11°;
- высокая гидроизолирующая способность;
- полимерное покрытие морозостойко, терпимо к перепадам температур, выдерживает термическое воздействие в жаркую погоду;
- материал коррозиестоек, биостоек: здесь меньше, чем на шероховатых кровлях заводится плесень и грибы;
- фактически не требует эксплуатационных расходов на поддержание вида кровли;
- несколько видов профилей и широчайшая гамма цветов и их оттенков — до 50 предложений, что не может не привлекать архитекторов;
- простота монтажа, возможность укладки в зимнее время года.
Недостатки тоже имеются:
- не применяется на пологих и плоских кровлях;
- жёсткость листа не позволяет покрывать кривые формы крыш, здесь вы не увидите покрытия кривых форм, но в фантазиях крыш с плоскими скатами ограничений нет: от простой двухскатной, до многоскатной, в том числе шатровой;
- может подвергаться механическим деформациям, поэтому нужно соблюдать правила передвижения по металлочерепице, например, нельзя наступать на гребень волны и т.д.;
- изредка, хотя бы раз в 5... 10 лет требует очистки от грибковой плесени.
Размер листов зависит от вида металлочерепицы; так, один из размеров: при ширине листа 1180 мм длина выбирается из ряда 480, 1180, 2230 и 3630 мм.
В отличие от фальцевых кровель, которые представляют собой сплошной кровельный ковёр, где исключены протечки дождевой или талой влаги даже при сильном ветре, все штучные кровли могут нести в себе опасность проникания влаги. Причём, чем меньше размер элементов кровли, тем больше вероятность такого исхода. Для практически всех районов России, где много воды в межсезонье и многоснежные зимы, этот вопрос особенно актуален. Чтобы обезопасить крышу от протечек, разработчиками кровель предложена так называемая двойная кровля, которая полностью гарантирует гидроизоляцию крыши даже при сильных ливнях и в ветреную погоду.
Кровля состоит из двух уровней - нижней кровли и верхней.
Нижняя кровля включает в себя следующие слои.
- Настил (обшивка) набивается на стропила; на свесах настил делается сплошным. Таким же он готовится в ендове, у конька и прочих сложных местах; на остальных частях скатов его допускается класть разреженно. Для настила годятся доски толщиной не менее 40 мм.
- Гидроизолируюший материал настилается на обшивку. По гидроизоляции случайно просочившаяся дождевая влага просто стечёт в жёлоб. На карнизе гидроизоляция выводится на специальный капельник конденсата. Для гидроизоляции годится любой гидроизолирующий материал, которым располагает рынок; однако желательно использовать материал, долговечность которого наибольшая, чтобы максимально соответствовать долговечности материала кровли. Поэтому вместо рубероида разумно использовать битумно-полимерные материалы, которые проработают значительно дольше.
- Контробрешётка нужна, чтобы прижать гидроизолирующий материал к обшивке. Помимо крепления гидроизоляции у контробрешётки есть другая замечательная функция: обеспечение вентиляции подкровельного пространства. Дело в том, что обещанная производителем долговечность металлочерепицы будет обеспечена, если на её нижней поверхности не будет конденсата. К вопросу вентиляции мы ещё вернёмся.

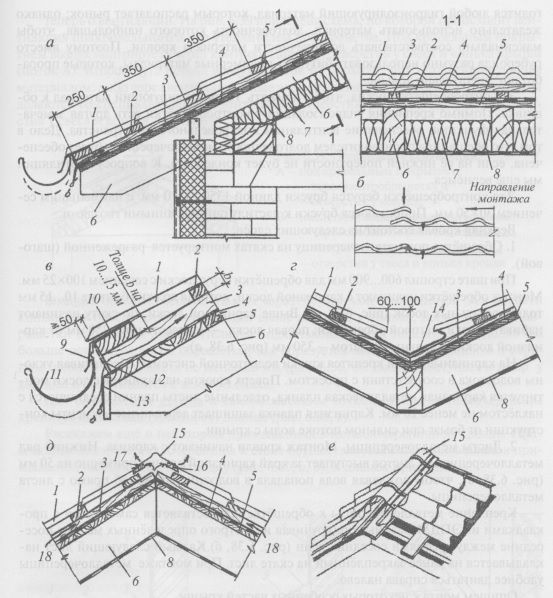

Устройство металлочерепичной кровли: а - сечение по скату кровли; б - монтаж листов металлочерепицы; в - устройство кровли на свесе; г — то же, в ендове; д, е — то же в коньке; 1 — листы металлочерепицы; 2 — обрешётка, доски с сечением 100x25 мм; 3 — контробрешётка, бруски с сечением 30x50 мм; 4 - гидроизоляция; 5 - обшивка - сплошной настил на стропила; 6 - стропило; 7- утеплитель; 8 - пароизоляция; 9 — карнизная планка; 10- карнизная доска; 11 - жёлоб; 12- вентиляционная лента; 13 — капельник конденсата; 14 — планки ендов — плоский лист; 15-хребтовая деталь с отверстиями; 16- подконьковая доска; 17- крепление хребтовой детали; 18 - движение воздуха.
Для контробрешётки берутся бруски длиной 1350...1370 мм с наименьшим сечением 30x50 мм. Прибиваются бруски к настилу оцинкованными гвоздями.
Верхняя кровля состоит из следующих слоёв.
Обрешётка под металлочерепицу на скатах монтируется разреженной (шаговой).
При шаге стропил 600...900 мм для обрешётки берут доски с сечением 100x25 мм. Монтаж обрешётки начинают с карнизной доски. Выше карнизной доски, по скату начинают набивать доски шаговой обрешётки: первая доска.
На карнизные доски крепятся крюки водосточной системы, обеспечивая уклоны водостока в соответствии с проектом. Поверх крюков на карнизные доски монтируется карнизная металлическая планка, отдельные листы планки соединяются с нахлёстом не менее 20 мм. Карнизная планка защищает деревянные элементы конструкции от брызг при сильном потоке воды с крыши.
Листы металлочерепицы. Монтаж кровли начинают с карниза.
Опишем монтаж некоторых особенных частей крыши.
При устройстве ендовы настил, как уже говорилось, делают сплошным. На настил накладываются планки ендов с нахлёстом 200...300 мм, начиная снизу вверх. При этом используют универсальный уплотнитель. Материал планок тот же, но берётся не профилированный лист, поскольку жёсткость такого листа не позволяет принимать изгибную форму, а плоский. Изготавливаются планки непосредственно на объекте. Поверх планок ендовы накладываются листы металлочерепицы, которые не должны доходить до серединной линии ендовы на 60... 100 мм с каждой стороны.
Теперь о вентиляции. На рисунке приведена схема, по которой происходит вентиляция подкровельного и над утеплителем пространства. Под кровельным покрытием воздух «мигрирует» через контробрешётку и отверстия у свеса и конька крыши (поток А). Второй путь потока воздуха (поток В) проходит над теплоизолирующим материалом: либо через вентиляционные элементы (например, хребтовые элементы делаются со специальными для вентиляции отверстиями), либо через те же отверстия у свеса и конька, что и поток А.
Воздух в области свесов попадает через бруски контробрешётки. А в области конька для обеспечения вентиляции выше верхней, у конька, доски шаговой обрешётки набивается дополнительная подконьковая доска толщиной на 10... 15 мм больше остальных досок обрешётки; так образуется зазор между настилом и верхним гребнем волны листа не менее 80 мм. Воздух поступает в зазор у карниза и вытягивается в зазор у конька.
Расскажем ещё о некоторых примыканиях в металлочерепичной кровле. Примыкание листов металлочерепицы к стене осуществляется с помощью планок примыкания, наложенных внакладку, и планок пристенных.

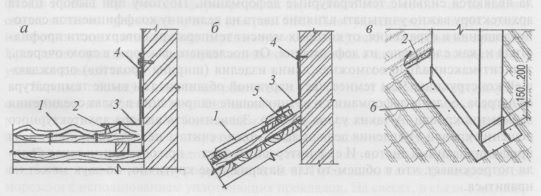

Выполнение примыканий в металлочерепичной кровле: а — примыкание металлочерепицы к стене — сечение поперёк листов; б — то же, сечение вдоль листов; в — обход трубы на кровле; 1 - листы металлочерепицы; 2 - универсальный уплотнитель; 3 — планка пристенная; 4 — планка примыкания внакладку; 5 — дополнительная доска; 6 — металлический фартук.
Монтаж примыкания трубы и подобных элементов крыши начинают с изготовления и монтажа металлического фартука. Часть фартука расположена в плоскости крыши, а часть поднимается на высоту 150...200 мм. В верхней части, на трубе, фартук крепится на универсальный уплотнитель. Фартук закрепляется по периметру трубы планкой примыкания, наложенной поверх фартука. Затем на часть фартука, расположенную на скате, укладываются листы металлочерепицы.
Кровли из профилированной оцинкованной стали
Профилированные листы из оцинкованной стали, применяемые для плоскостных кровель, являются поперечно гнутыми. Разновидностью листов являются арочные профили, укладываемые на кривые поверхности соответствующего изгиба. Полимерное покрытие придаёт декоративность, оригинальность покрытию.
К преимуществам кровель из стальных профилированных листов можно отнести:
- возможность покрывать крыши с любым уклоном, в том числе плоские;
- высокую механическую прочность и жёсткость;
- листы с полимерным покрытием устойчивы к коррозии и представляют широкую гамму цветов;
- быстрый и простой монтаж;
- возможность изготовления листов достаточно большой длины — до 12 м.
Профилированные листы применяют чаще всего на объектах большой площади. В малом строительстве они также довольно популярны: киоски, торговые павильоны. Но пока нечасто встретишь особняки, стоящие под кровлей из профнастила. Тем не менее, не большой, но спрос на этот материал есть, также имеются примеры его использования.
Особенностью стали и соответственно стального профилированного настила являются сильные температурные деформации. Зависимость выбора архитектурного решения кровли от явления деформаций можно считать недостатком кровель из профилированных листов. И ещё интересный факт - при остывании такая кровля потрескивает, что в общем-то для материала не критично, но звук может не нравиться.

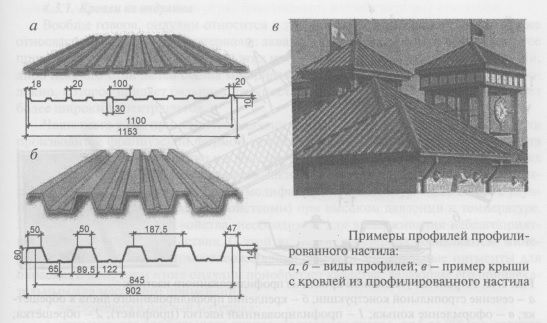

Для кровель небольших зданий, в том числе, коттеджных, годится профиль, но может применяться, конечно, и любой другой, например, показанный на рисунке. Этот профиль имеет ярко выраженную фактуру, что как раз выигрышно смотрится на объекте.
Обрешётка под профилированные листы в крутоскатных крышах (от 15°) готовится сплошной, но при небольших снеговых нагрузках может быть и разреженной, как это показано на рисунке. Иногда в качестве обрешётки выступают стальные прогоны прокатного металла; шаг прогонов при этом - около 400...3000 мм (жёсткость листа позволяет устанавливать прогоны с таким редким шагом).
Монтаж первого листа начинают с нижнего края ската с выступом за линию фасада на 200...300 мм - для формирования карнизного свеса, точно так же как и в случае металлочерепичной кровли. Лист укладывают поперёк конька на пропитанную антисептиком деревянную обрешётку, либо на стальные прогоны. Крепление производят самонарезающимися шурупами с цинковым покрытием, с уплотнительной шайбой.
Каждый последующий по направлению к коньку лист накрывает предыдущий с нахлёстом не менее 200 мм. Чтобы избежать стыков, можно взять лист длиной, равной ширине ската, но не больше 12 м. При малых уклонах - 6...11° - обязательна герметизация стыков. Это поперечные стыки, т.е. по короткой стороне листа.
Продольный стык, т.е. вдоль длинной стороны листа, также осуществляется с нахлёстом, нахлёст - в одну гофру. Продольный стык фиксируется саморезами с использованием уплотняющих прокладок. На свесах, в связи с возможным образованием наледи, могут быть протечки через продольные стыки. Поэтому у карнизов необходимо герметизировать и продольные стыки.

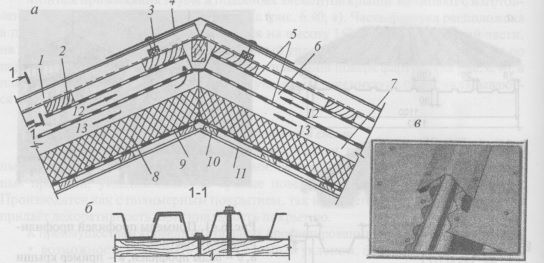

Устройство утепленной кровли из профилированного настила: а - сечение стропильной конструкции; б - крепление профилированного листа к обрешётке; в — оформление конька; 1 — профилированный настил (профлист); 2 — обрешётка; 3 - уплотнитель коньковый; 4 - кровельный конёк; 5 - гидроизоляционная паропропускающая подкровельная плёнка; 6 — стропильная планка (контробрешётка); 7- стропило; <? — утеплитель; 9 - пароизоляционная плёнка; 10 — потолочная рейка для крепления отделки потолка; 11 — отделка потолка — гипсокартон, вагонка; 12 — подкровельная вентиляция; 13 - вентиляция между утеплителем и гидроизоляционной подкровельной плёнкой.
На верхнее ребро (коньковый брус) крыши монтируется коньковый элемент. Между коньковыми элементами и листами профилированного настила укладывается уплотнитель и оставляется вентиляционный зазор (коньковый элемент изготовлен таким образом, чтобы была обеспечена вентиляция). Вентиляция подкровельного пространства и объёма над утеплителем осуществляется приёмами, описанными выше.
Монтаж ендовы производится с помощью гладкого стального листа так же, как и в металлочерепичной кровле.
Кровли из профилированного алюминия
Профилированные листы из алюминия имеют достоинства гладких алюминиевых листов, но при этом обладают большей жёсткостью, поэтому так же находят своего покупателя. Монтаж этого кровельного материала не имеет особых отличий от монтажа оцинкованной профилированной стали.
