Долгое время стальным лестницам готовилась судьба только в качестве вспомогательных или во входных группах. Считалось, что красоты в них нет. Действительно, простейшая лестница, сваренная из элементов стального проката, вряд ли украсит интерьер помещения. Но в последнее время разработчики внутриквартирных стальных лестниц обратились к этому материалу, и по тому, что мы видим на рынке, дела у них идут вполне успешно. Вдруг стало очевидным, что у стальных лестниц возможностей гораздо больше, чем у деревянных:
- поскольку у стали прочностные характеристики значительно выше, чем у дерева, то поддерживающие проступи балки - тетивы, косоуры, опорные элементы — можно сделать менее массивными, нежели деревянных, что очень выигрышно сказывается на восприятии лестницы, особенно в небольших помещениях;
- металлическая лестница дольше служит, чем полностью деревянная;
- металлическим тетивам и косоурам проше придать криволинейную форму, чем дереву, а клеёная древесина очень дорога;
- благодаря высоким прочностным характеристикам металла, третьим аргументом в его пользу назовём большую возможность пофантазировать о формах элементов конструкции.
Элементы стальных лестниц соединяют между собой, как правило, посредством сварки, поэтому они называются лестницами сварного типа. Стальные лестницы покрывают различными составами, красками, которые не только повышают их огнестойкость, но и улучшают их эстетику.
Лестницы из ковкого чугуна вообще можно отнести к искусству; они способны украсить самый дорогой интерьер.
Лестницы на тетивах
В металлических лестницах тетива выполняется из стального проката швеллерного, или прямоугольного (коробчатого) сечения. Поддерживающие ступени элементы делаются из уголков, привариваемых встык к боковым поверхностям тетив или закрепляемых болтовым соединением. Суть заключается в том, чтобы создать горизонтальную опору под проступь.
Подступенки у стальных лестниц, как правило, не делают, поскольку конструктивно они не необходимы. Однако если есть желание их сделать, то это не возброняется. При этом можно их обшить каким-либо материалом, например деревом.
Проступи выполняются из древесины, стекла или фигурной стали и закрепляются на уголках. Способ крепления проступей к тетиве зависит от их материала.

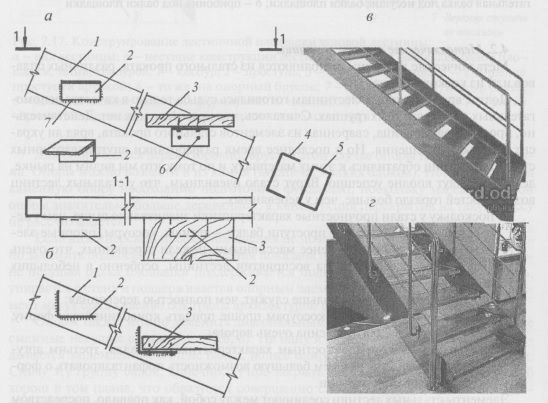

Варианты конструирования лестниц из стального проката по тетиве: а, б — положение опорного элемента — уголка с креплением его к тетиве сваркой или болтами; в — вид лестницы с деревянными проступями; г — то же, со стеклянными проступями; 1 — тетива из стального проката; 2— стальной уголок; 3 — проступь; 4 — швеллерный профиль тетивы; 5 — коробчатый профиль; 6 — болтовое соединение; 7 - сварка.
Обратите, пожалуйста, внимание. Стеклянные ступени появились благодаря современным технологиям и смотрятся очень красиво. Но прозрачные ступени могут вызвать ощущение опасности при спуске с лестницы, особенно в чрезвычайных ситуациях, например при пожаре. Об этом нужно обязательно предупредить будущих жильцов дома.
Крепление стальной тетивы к деревянным балкам площадки (перекрытия) производится с помощью пластин, уголков, закрепляемых к балкам и к тетиве. К площадочным стальным балкам крепление осуществляется сваркой, а к железобетонным площадкам - с помощью сварки к закладным деталям.
Недостатком приведённой на рисунке лестницы является её эстетическая непритязательность, что может быть неважным для вспомогательной лестницы. Если же в интерьере она играет роль, то требует эстетической доработки: например, обшивки каким-либо материалом, покрытия специальным составом и т.д.
С целью улучшения эстетического вида металлической лестницы стальной прокат и тетивы и уголков под проступь может быть заменён другим профилем; интересным может быть и способ крепления проступей к тетиве. Тогда при оставшейся сути лестница преображается, например, в такую, какая показана на рисунке.
Лестницы на косоурах
Лестницы из металла по косоурам - обширное поле деятельности для дизайнера, поэтому такие лестницы возводятся значительно чаще, чем по тетивам. Рынок насыщен различными вариантами - от простых лестниц по стальному прокату до лестниц, служащих истинным украшением интерьера.
Однако если проанализировать предлагаемые решения, то всё разнообразие можно свести к одной идее: косоур — это наклонная балка, которой различными приёмами придаётся форма, позволяющая уложить горизонтальную проступь. Форма косоура зависит от вида исходных элементов - уголков, труб, пластин, цилиндров и т.д. Соединение элементов болтовое или путём сварки. При этом, поскольку прочностные характеристики стали велики, можно обойтись одним косоуром.
Посмотрим сначала примеры решений стальных сварных лестниц по двум косоурам.
Лестницы на двух косоурах
На рисунке показана простейшая лестница из элементов стального проката, примыкающая к перекрытию, выполненному по стальным балкам с межбалочным заполнением плитами ПРТМ. Косоуры выполнены из швеллерного профиля с высотой сечения 120...150 мм; годится также двутавр и прямоугольный профиль. На верхние полочки косоуров приварены уголки, на которые укладываются и закрепляются деревянные проступи. Косоуры оштукатуриваются по металлической сетке. В некоторых конструкциях добавляются и продольные уголки.
Конечно, такая лестница надёжна, но не особенно привлекательна.
Совсем по-другому обстоит дело, если проявить фантазию, рассматривая такую лестницу как заготовку, которую нужно украсить. Например, показанная на рисунке, в лестница украшена элементами фигурной стали.

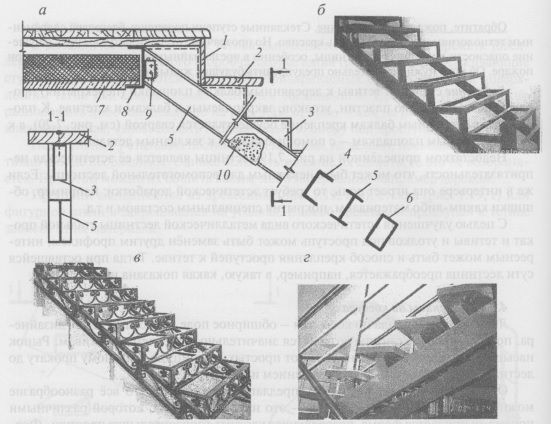

Конструирование лестницы из стального проката по двум косоурам: а - разрез по лестнице, примыкающей к перекрытию, выполненному по стальным балкам; б — вид лестницы; в — художественно оформленная лестница; г — вариант замены уголка коробчатым элементом; 1 — обшивка подступёнка; 2 — проступь; 3 — стальной уголок; 4 — швеллерный профиль косоура; 5 — двутавровый профиль; 6 — коробчатый (прямоугольный) профиль; 7- плита ПРТМ; 8 — швеллерная стальная балка площадки (перекрытия); 9 - соединительные уголки или гнутые планки с двух сторон косоура, приваренные или на болтовых соединениях; 10— штукатурка по металлической сетке.
Уголки для проступей можно заменить металлическими элементами другого профиля и формы.
Ещё интереснее смотрится лестница с косоурами зигзагообразной формы. Зигзагообразный косоур получается путём сваривания между собой под прямым углом металлических элементов уголкового или прямоугольного профиля. Размеры зигзага зависят от параметров ступени — проступи и подступёнка. Высота сечения фрагментов косоура — 100... 120 мм. Сравните - у подобного косоура из дерева сечение в 1,5...2 раза больше. И дело не в том, что дерево слабый материал, а в том, что трудно создать из деревянных фрагментов их жёсткое соединение при малой площади соприкосновения фрагментов. У металла такой проблемы нет: сварка создаёт жёсткий узел соединения. Это позволяет проектировать лестницы, опирающиеся только в двух точках марша — вверху и внизу, что, несомненно, даёт восприятие лёгкости конструкции.

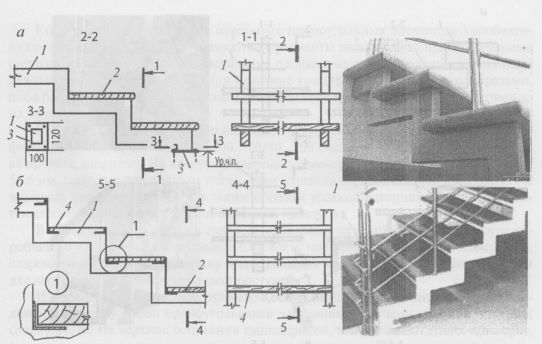

Примеры решений металлических лестниц по двум зигзагообразным косоурам: а — зигзагообразный косоур с накладными деревянными проступями; б — то же, с проступями заподлицо с косоуром; 1 — косоур; 2 — деревянные проступи; 3 — металлическая пластина 100x120 мм толщиной 5...6 мм для крепления косоура к чистому полу; 4 — приваренные к косоуру уголки, поддерживающие ступени.
В нижнем узле косоуры крепятся к перекрытию через стальную пластину с размерами 100x120 мм и толщиной 5...6 мм. Пластина не только увеличивает площадь опоры косоура, но и предотвращает пол от повреждения — смятия паркетного, пробкового, линолеумного и т.п. пола.
Деревянные или стеклянные проступи накладываются поверх горизонтальных частей косоуров.
Похожий вариант зигзагообразной лестницы показан на рисунке. Профиль косоура готовится так же, но с тем отличием, что под проступи, на косоуры, привариваются уголки, на которые проступи укладываются заподлицо с косоуром.
И наконец, третий вариант. Конструкция полностью, со всех сторон, обшивается деревом, в том числе и с торцов косоуров; получается впечатление деревянной лестницы, нелёгкой, как бы висящей в воздухе. Нет сомнений, такая дерево-металлическая лестница радует взор. Чертёж в книге не приведён, но архитектору его легко представить. Можно ли изготовить подобную лестницу из древесины? Конечно. Но в угоду дереву потеряется лёгкость конструкции.
Лестницы на одном косоуре
Теперь поговорим о лестницах, изготовленных с одним косоуром. Здесь вариантов может быть ещё больше. Вот некоторые из них.

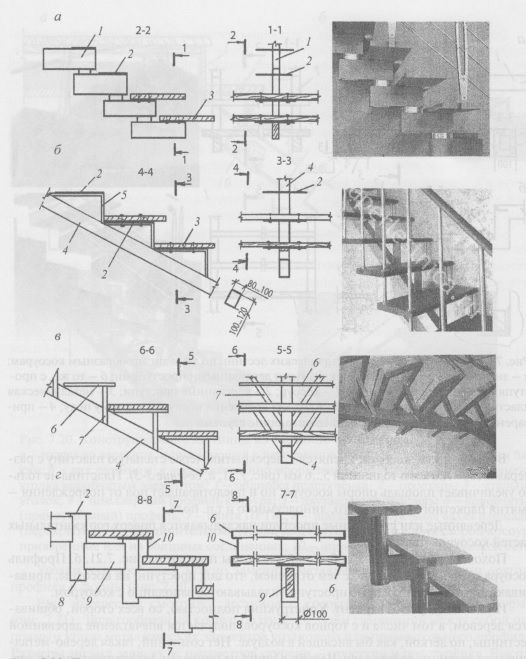

Примеры решений металлических лестниц на одном косоуре: а — косоур собран из отдельных прямоугольных элементов; б, в — косоур — прокатная сталь прямоугольного профиля; г — косоур — из отдельных цилиндрических элементов, соединённых посредством прямоугольных элементов; 1 — прямоугольный элемент; 2 - пластина под проступь, 5...6 мм; 3 - проступь; 4 - косоур прямоугольного профиля; 5 - треугольник под проступь из листовой стали толщиной 5...6 мм; 6 — уголок под проступь; 7— раскосы под проступь; 8— цилиндрический элемент под проступь; 9— прямоугольный соединяющий элемент; 10- стойка, поддерживающая проступь (на виде фрагмента не показана).
Косоур изготавливается из отдельных прямоугольных элементов коробчатого профиля. Соединяются фрагменты между собой прямоугольными стержнями. Под проступь для увеличения площади опирания приваривается стальная пластина толщиной 5...6 мм; к пластине крепится проступь либо саморезами, либо болтовым соединением. В этом решении проступь делается преимущественно из дерева.
Следующий пример. Косоур выполнен из прямолинейного коробчатого профиля с размерами 100..120/80...100 (зависит от нагрузки на лестницу, её пролёта, ширины). На косоур приварены элементы из листовой стали толщиной 5...6 мм, согнутые под прямым утлом — для создания горизонтальной плоскости. На верхнюю плоскость созданных таким образом уголков навариваются пластины -также для увеличения плоскости опирания проступи.
В примере, показанном на рисунке, в, на таком же прямолинейном косоуре коробчатого профиля горизонтальная плоскость под проступь создаётся площадкой, сваренной из уголков. Площадку поддерживают раскосы. Конструкция годится и для деревянных, и для стеклянных проступей.
И последний интересный пример. Косоур монтируется из цилиндриков, соединённых между собой прямоугольными элементами, полыми или полнотелыми. На верхние основания цилиндриков, как и в предыдущих примерах, привариваются пластины, к которым крепятся проступи. Поскольку площадь пластины невелика, то для увеличения прочности лестницы и повышения её жёсткости вышележащая проступь подпирается в торцах стержнями, опирающимися на нижележащую проступь. Место опоры проступи на стержни, т.е. внешний продольный край проступи, усиливается уголком. В этой конструкции проступи могут быть изготовлены из стекла.
На виде похожей лестницы, расположенном справа от чертежа, стержни, подпирающие по краям проступи, отсутствуют; здесь жёсткость и прочность конструкции создаётся только за счёт толщины деревянных проступей. При современных технологиях применение стеклянных проступей в такой конструкции проблематично, но, возможно, найдутся фирмы, которые возьмутся изготовить лестницу со стеклянными ступенями. По сути, это можно сделать, если проступи по краям закрепить к стойкам ограждения; получается конструкция подвесной лестницы, о них мы будем говорить ниже.
Во всех приведённых решениях косоур опирается на конструкцию чистого пола через пластину, по аналогии с решением на рисунке.
Металлические лестницы на одном косоуре очень благодатны по своим возможностям: за счёт высокой прочности металла могут создаваться элементы лестниц с малыми параметрами, вплоть до ажурности. Кроме того, из металла изготовить и соединить между собой элементы проще, чем из дерева. С проступями фантазировать сложно, но подпорные элементы для проступей могут быть самыми неожиданными и весьма оригинальными. Приведённые выше примеры и показанные на рисунке лестницы, возможно, натолкнут Вас на свои интересные идеи и находки.
Конструкции лестничных площадок прямых и угловых металлических лестниц
Опоры под лестничную площадку металлической лестницы делают, как правило, тоже из металла. Пи этом, благодаря высоким прочностным характеристикам металла, опоры могут быть небольших сечений - не более чем 200x200 мм, что придаёт, несомненно, лёгкость конструкции, к которой все так стремятся.
При открытой лестнице на тетивах или двух косоурах устанавливаются по две опоры с противоположных сторон площадки. Если косоур один, то можно обойтись и одной опорой; при этом на опоре монтируют своеобразную капитель - под конструкцию пола площадки.
Хорошо работает конструкция, если площадка опирается на консольные элементы, закреплённые к каменной стене.
Практически всегда площадки металлических лестниц выполняют без заполнения между балками стального каркаса площадки; на каркас укладывают пол из материала, из которого изготавливались проступи.
