Оконные проёмы. Перемычки и их классификация

Проём — это отверстие в стене, которое заполняется оконной или дверной конструкцией.

Во внутренних стенах проёмы могут быть без заполнения, они служат только для связи помещений без их изоляции друг от друга.

Часть стены между проёмами называется простенком.

Проёмы, безусловно, ослабляют стену, увеличивая нагрузку на простенки. В несущей стене это может закончиться разрушением стены, а в самонесущей — потерей жёсткости, затем — устойчивости и, наконец, тем же разрушением. Поэтому, принимая решение о широких, панорамных окнах в стеновой конструктивной системе, необходимо проверить расчётом, возможно ли это. Если нагрузка превышает несущую способность простенков, то нужно принять соответствующее решение либо по усилению простенков, либо по передаче нагрузки на каркас - колонны внешнего контура.

В архитектуре дома оконный проём играет роль не только элемента, дающего свет дому, но и может служить истинным украшением фасада. Ведущую роль здесь играет перемычка — конструктивный элемент, который удерживает каменную кладку над проёмом. Форма перемычки, её материал, возможная отделка и пр. - здесь важно всё.

Прежде чем остановить выбор на той или иной перемычке, нужно знать, какие они бывают. Это поможет сделать классификация перемычек.

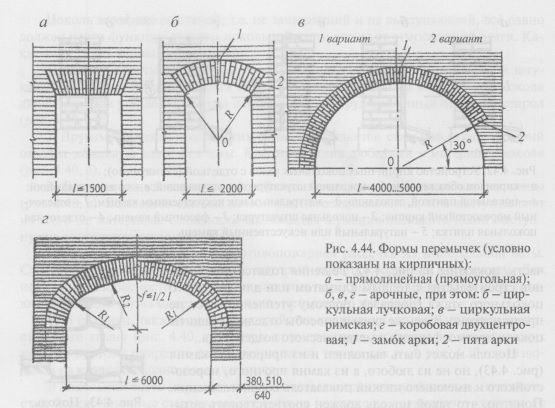

По форме оконного проёма перемычки бывают (формы показаны на примерах перемычек, образованных кирпичом):

  • прямоугольные;
  • циркульные: лучковые, если дуга окружности меньше половины окружности, и римские, если дуга равна половине окружности;
  • коробовые - образованы рядом окружностей разного радиуса (такие перемычки можно увидеть в Санкт-Петербурге и Москве - проходы во дворы).

По строительному материалу, который годится для перемычек:

  • бетонные и железобетонные — сборные, в том числе из ячеистых бетонов, или монолитные;
  • кирпичные, в том числе армокирпичные — усиленные арматурой, жесткой или гибкой;
  • из стального проката, как правило, из уголков.

По характеру работы перемычек:

  • несущие - помимо кладки стены над проёмом воспринимают нагрузку от перекрытия, т.е., иными словами, их закладывают в несущей стене;
  • ненесущие — несут нагрузку только от массы стены над проёмом, т.е. в ненесущей стене.
