Где в квартире находится электричество

Для ясности на рисунке приведены места нахождения электричества, которые обозначены цифрами 1, 2, 3, 4, 5, 6, 7.

Устройства защиты

На рисунке устройства защиты обозначены цифрами 1 и 3. Устройство защиты 1 защищает счетчик от токов короткого замыкания и перегрузки от большого тока, если присоединено много электроприемников.

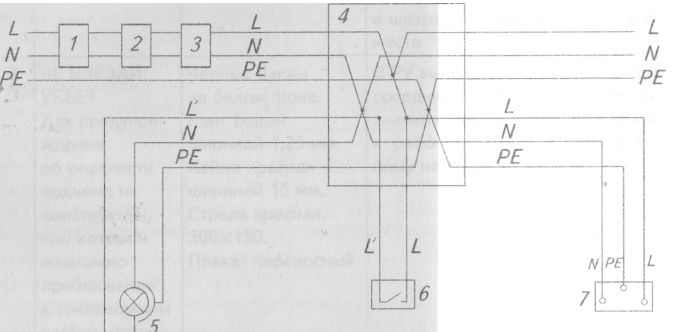

(Схема электроснабжения квартиры: 1,3— устройства защиты, 2— счетчик электроэнергии, 4— коробка соединительная, 5— светильник, 6— выключатель, 7— розетка, L — фазный провод, L' — фазный провод от выключателя, N— нулевой рабочий проводник, РЕ— нулевой защитный проводник. Примечание: для освещения и розеток могут быть разные линии.)

Устройство защиты 3 может быть не одно, и они защищают от тока короткого замыкания и перегрузки провода, светильник 5 и электроприемники, которые могут быть присоединены к розетке 7. Защита выражается в отключении линий, присоединенных к устройствам защиты, при токе короткого замыкания и перегрузки от электроприемников.

Устройствами защиты являются в основном автоматические выключатели.

Счетчик

Как следует из названия, счетчик считает потребленную электроэнергию, то есть с его помощью производится ее учет для того, чтобы производить оплату электроэнергии в энергоснабжающую организацию. Счетчик может устанавливаться непосредственно в квартире, в индивидуальном доме и в постройках, которые принадлежат хозяину этого дома, а в многоквартирных домах — обычно на лестничных площадках в специальных шкафах, где устанавливаются счетчики всех квартир.

Провода

На рисунке провода L, N и РЕ показаны отдельно, но обычно они располагаются в общей изоляции, являясь и сами изолированными. Обычно провода в общей изоляции и сами изолированные называются кабелями. Провода могут прокладываться скрыто, например, под слоем штукатурки, а открыто их рекомендуется прокладывать в так называемых коробах — в специальных пластмассовых каналах разных размеров сечения.

На рисунке показаны провода в одной комнате, а если комнат несколько, то в каждую идет своя линия проводов, которые соединяются по похожей схеме.

Рассмотрим отдельно каждый провод.

Провод L (по старому он может быть обозначен буквами А, В или С). Это фазный рровод, то есть провод, на котором есть напряжение, если он присоединен к сети электроснабжения и не обрывается.

Провод N — нулевой рабочий проводник, который так называется потому, что присоединен через другие участки провода к нулевой точке трансформатора или генератора, а также к заземляющему устройству. Рабочим он называется потому, что по нему проходит ток, если он присоединен к электроприемнику вместе с проводником L, то есть электроприемник включен.

Проводник РЕ— нулевой защитный проводник. Он присоединяется к металлическим частям электрооборудования, на которых в нормальных условиях не может быть напряжения, и предназначен для уменьшения напряжения на них до безопасной величины, если оно может появиться при ухудшении изоляции в токоведущих частях или по другим причинам. Проводник РЕ присоединяется также к нулевой точке трансформатора или генератора и к заземляющему устройству.

Напряжение на нем теоретически должно быть равно нулю, но практически его величина может быть равна нескольким вольтам, так как сопротивление заземляющего устройства не может быть равно нулю, а оно всегда несколько больше нуля, и на этом сопротивлении при прохождении по нему тока появляется напряжение.

Ток через заземляющее устройство проходит тогда, когда фазы трехфазной сети загружены не одинаково, то есть к ним присоединено разное количество электроприемников, что означает наличие несимметрии нагрузки.

Замечание. В электропроводке строений, возведенных до 2000 года, проводник РЕ может отсутствовать, и его роль выполняет проводник N.

Коробка соединительная

В коробке соединительной (4) производятся соединения подходящих к ней проводов в соответствии с их назначением (на рисунке соединения показаны точками). Соединения рекомендуется производить пайкой, но могут быть соединения и винтовыми зажимами, которые бывают в коробках на изолирующей вкладке, а сами коробки обычно пластмассовые. При прокладке проводов делается их запас у концов для удобного завода в коробку, соединений и пересоединений. Если не хватает места в коробке для всех соединений, то может быть установлено несколько коробок.

Возможные ошибки при соединении проводов в коробке соединительной:

1. Провод L соединяется с проводами N или РЕ. При этом возникает короткое замыкание — напряжение между этими проводами подается на сопротивление, равное нулю (так как провода соединены), срабатывает защита, отключая провода от сети, или, если защиты нет, провода перегорают в месте их соединения или в другом слабом месте, может быть искрение и загорание.
2. Провод L соединяется с проводом, идущим от выключателя светильника к светильнику, при этом лампа светильника будет гореть без возможности ее отключения.
3. Провод L соединяется с проводом РЕ, соединенным с металлической частью корпуса светильника, как с нулевым защитным проводником, при этом металлическая часть корпуса светильника будет все время под напряжением.
4. Соединение проводов N и РЕ. При этом провод РЕ теряет свое назначение и становится в сущности нулевым рабочим проводником.

Светильник

Светильник (5) на рисунке представляет собой устройство для крепления патрона и светоотражателя (плафона), размещения лампы, имеет средства подвески к верхней опоре или средства крепления на стене, может иметь металлическую деталь (на рисунке обозначена полуокружностью). Лампа с патроном обозначена кружком с крестиком.

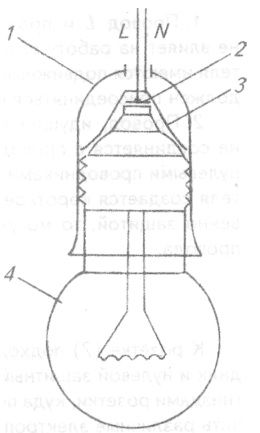

Присоединение патрона. В патроне имеются контакты: средний для касания среднего контакта цоколя лампы; боковые «усики» для касания резьбовой части цоколя лампы.

К среднему контакту патрона присоединяется фазный провод, а к боковым — нулевой рабочий проводник.

Возможные ошибки при монтаже светильника:

1. Фазный провод L присоединяется к боковым контактам патрона, тогда при включенном выключателе лампы резьба лампы будет под напряжением, и при замене лампы, если она не горит, можно попасть под напряжение.
2. Тот же провод идет на патрон светильника, минуя выключатель, тогда лампу будет нельзя выключить.
3. Ни один провод из идущих к патрону не проходит через выключатель, тогда лампу также нельзя отключить.
4. К патрону присоединены провода Л/ и РЕ, тогда лампа не будет гореть.
5. Фазный провод присоединен к металлической части светильника вместо провода РЕ, и эта часть будет под напряжением.

Выключатель светильника

К выключателю (6) подходит фазный провод L и провод, идущий к коробке соединительной, где соединяется с проводом, идущим к светильнику. Он не находится под напряжением, пока не включен выключатель. При включении выключателя фазный провод подходит к лампе.

Нулевой рабочий проводник подходит к патрону и лампе непосредственно.

Возможные ошибки при монтаже выключателя:

1. Провод L и провод к светильнику поменялись местами. Это не влияет на работу выключателя и светильника, но если у выключателя имеются подвижный и неподвижный контакты, то фазный провод должен присоединяться к неподвижному контакту.
2. Провод, идущий от выключателя, в коробке соединительной не соединяется с проводом, идущим к светильнику, а соединяется с нулевыми проводниками N или РЕ. При этом при включении выключателя создается короткое замыкание, и если оно не отключится мгновенно защитой, то могут сгореть контакты выключателя, загореться провода.

Розетка

К розетке (7) подходят фазный провод, нулевой рабочий проводник и нулевой защитный проводник. При наличии напряжения между гнездами розетки, куда подходят проводники L и N, в нее можно включить различные электроприборы.

Если на вилке провода электроприбора есть защитный контакт, то он касается контакта РЕ в розетке, и осуществляется защита человека, если корпус электроприемника окажется под напряжением.

Ошибки при монтаже розетки:

1. Если меняются провода L и РЕ, то в розетке нет напряжения, а оно есть на металлическом корпусе электроприемника, так как к гнездам розетки подходят нулевые проводники РЕ и N, а к защитному контакту — фазный проводник.
2. При перемене мест проводников N и РЕ все будет работать, но меняется назначение этих проводников.

Исключение ошибок при монтаже

Этому может способствовать расцветка изоляции проводов, на практике она не всегда есть, к тому же может быть перепутано и назначение расцветки.

Надежным средством для исключения ошибок при монтаже является индикация наличия напряжения как на проводе, так и между проводами с помощью индикаторов, рассмотренных раньше.

При соединении проводов во время монтажа напряжение отключают.
