Ведь если техника будет подключена неграмотно, то хоть и будет работать, но гораздо скорее выйдет из строя. Кроме того, такой прибор может стать причиной возгорания. Причем это касается не только устройств большой мощности, но и остальных, включая настенные и потолочные светильники.
У любого из бытовых приборов существуют свои собственные правила техники безопасности, и подключения и последующей эксплуатации. Каждое электротехническое устройство рассчитано на конкретную максимальную мощность. Руководствуясь такими данным, выбирают определенное сечение провода.
Подключение к сети холодильника
В каждом доме, в том числе дачном, на кухне обязательно стоит холодильник. Для того чтобы он как можно дольше эксплуатировался, необходимо правильно осуществить его подключение.
В первую очередь выбирают место, где будет стоять агрегат, соотнеся площадь кухни с его размерами. Чтобы установить холодильник, требуется исключительно ровная поверхность, только в этом случае он будет стоять строго вертикально, не заваливаясь набок.
Рядом с источниками света холодильник располагать нельзя. Он должен стоять в прохладном и сухом месте. В этом случае риска, что он может внезапно выйти из строя, не возникнет.
Обязательно внимательно осматривают провод бытового агрегата. Если на нем обнаружатся хотя бы незначительные повреждения, их непременно устраняют, в противном случае техника может перегореть.
Если никаких повреждений обнаружено не было, переходят к подключению холодильника к электрической сети.
Сначала соотносят уровень напряжения в холодильнике и электрической сети. Обычно на задней стенке корпуса есть таблица, в которой указано рабочее напряжение прибора. Такие же данные присутствуют в паспорте холодильника вместе с его техническими характеристиками и гарантийным талоном. В бытовой электросети напряжение обычно равно 220 В.
Необходимо к тому же предусмотреть достаточный уровень заземления для холодильника. Если уровни напряжения не соответствуют друг другу, то подключение следует произвести через бытовой автотрансформатор. Он поможет избежать негативных последствий от скачков напряжения в электрической сети, которые неизбежны.
Как правило, у каждой модели холодильника и у каждого производителя существует своя схема подключения компрессора и схема подключения реле, которые указаны в сопроводительных документах прибора.
Устанавливая холодильник, обратите внимание на то, как располагается сетевой шнур. Если он будет защемлен или в процессе эксплуатации произойдет перетирание его оболочки, то впоследствии это может стать причиной оголения проводов и, как результат, короткого замыкания, возгорания или поражения электрическим током.
В сопроводительных документах обязательно указывается, сколько времени потребуется на заморозку или охлаждение помещенных в холодильник продуктов. Подключив технику к сети в первый раз, не стоит сразу класть продукты, сначала надо убедиться, что холодильник работает исправно.
Подключение к сети электрической плиты
Монтаж электрической плиты начинают с электрощитка. Сначала проверяют выходящий из него кабель. Параметры такого кабеля будут зависеть от мощности бытового прибора.
Сечение проводов должно быть не менее 6 мм2, если мощность агрегата составляет 13,5—18 кВт. Если плита обладает меньшей мощностью, будет достаточно сечения проводов от 4 мм2. Но любой из кабелей должен быть трехжильным и иметь фазу, заземление и ноль и непременно быть заключенным в двойную изоляцию. Вводной кабель должен отличаться большей мощностью, чем тот, что отходит от электрического щитка к плите.
После этого проверяют автоматический выключатель — вводной автомат. Он должен выдерживать силу тока не меньше чем 32 А, если мощность плиты составляет до 13,5 кВт, и не меньше 40 А в том случае, когда плита обладает мощностью до 18 кВт.
Гораздо безопаснее, если электрическая плита будет подключена прямо к электрическому щиту без розеток. В подобном случае можно применять длинную цепь электропитания, а также плавкий предохранитель, рассчитанный на плиты большой мощности.
При подключении электрической плиты нужно особое внимание уделить конфоркам. Как правило, схема, по которой подключаются конфорки, представлена в паспорте, приложенном к бытовому прибору. Каждая конфорка включает в себя стальной корпус, теплоизоляцию с клеммником и съемной крышкой, а также плоские нагреватели, которые закрепляются на внутренней поверхности агрегата.
Если подключение плиты однофазное, то на линию устанавливают автоматический выключатель, который выдерживает силу тока в 32 А. Его монтируют в том случае, когда номинальный ток вводного выключателя составляет 40—50 А. После установления автомата последовательно подключают УЗО. Оно должно выдерживать до 30 мА дифференциального и до 32—40 А номинального тока. Вместо УЗО и выключателя допускается устанавливать ДИФ-автомат, который объединяет эти устройства в единое целое.
Если подключение бытового прибора трехфазное, то выключатель должен быть трех-полюсным и выдерживать номинальный ток силой 16 А. Четырехполюсное устройство защитного напряжения должно выдерживать 30 мА дифференциального и 25 А номинального тока.
Что касается розетки, подходящей для плиты, она должна выдерживать силу тока в 25—32 А и обладать тремя или пятью контактами для одно- или трехфазного подключения агрегата соответственно.
Провод с заземлением подсоединяют к верхней клемме, фазу и ноль прикрепляют к двум нижним клеммам в произвольном порядке. Соединения в электрической цепи питания плиты должны быть исключительно надежными, иначе контакты могут перегреться и привести к короткому замыканию. При зачистке жил кабеля повреждения проводников недопустимы. Все винтовые соединения необходимо надежно затянуть.
После этого подбирают кабель. Для подключения электрической плиты нужно будет приобрести два вида кабеля. От автомата до силовой розетки протягивают трехжильный кабель сечением 4 мм2, а от силовой розетки до плиты — гибкий кабель сечением 3x4 мм (подойдет КГ или ПВС). Внимание: использовать в данном случае провод ПУНП ни в коем случае нельзя! Осуществляя подключение контактов, концы кабеля хорошо защищают от окисления. Для этого их залуживают при помощи паяльника, придавая им форму, требуемую для подключения, после чего обрезают все излишки. Вместо лужения допускается просто обжать концы кабеля с помощью гильз из латуни.
Надо помнить, что по ГОСТу допускается производить пайку проводов лишь в том случае, когда нормативная документация предусматривает соединение такого рода. Когда же зажимы автоматического выключателя и устройства защитного отключения имеют вид гнезд, паять концы провода не требуется — зажим и так их обжимает достаточно надежно. Лучше в этом случае использовать опрессовку вместо паяния. Гибкий провод с несколькими жилами необходимо сначала залудить, а затем заводить в автомат. Можно также сначала выполнить опрессовку вместо лужения.
Провод питания, проходящий от плиты к розетке, располагают на расстоянии не больше 2 м от нее и оставляют в свободном доступе. Внимание: на проводе должна быть двойная изоляция! В том случае, когда в ходе эксплуатации электрической плиты планируется ее передвижение, подобные манипуляции следует учитывать на этапе определения длины кабеля.
Если при подключение плиты трехфазное, потребуется пятижильный кабель. Три фазы: LI, L2, L3, N — ноль, РЕ — заземление. Он должен обладать сечением 2,5 мм2 по меди.
Нельзя забывать о том, что кабель, который питает электрическую плиту, ни в коем случае недопустимо нагружать дополнительно.

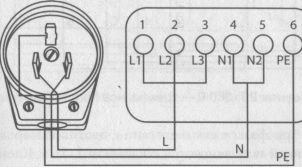

Ниже представлены три схемы подключения электрической плиты.
Фаза подключается на клеммы 1, 2, 3. Перед этим их соединяются друг с другом с помощью перемычек, как правило, поставляющихся в комплекте с электрической плитой. Ноль (N) подключается к клеммам 4 и 5 (N1 и N2), также предварительно соединенным перемычками. К клемме 6 (РЕ), подключается заземление. Эта клемма нередко располагается на корпусе электрической плиты.
Три фазы в соответствии с цветовой маркировкой подключаются к клеммам 1, 2, 3. Клеммы 4 и 5 сначала соединяют между собой при помощи перемычки, после чего подсоединяют к «нулевой» жиле. Клемму 6 подсоединяют к заземлению. Необходимо быть предельно внимательным, чтобы не перепутать маркировки.
В редких случаях одна из фаз может отсутствовать. Тогда при помощи перемычки соединяют 2 клеммы, после чего подсоединяют их на одну фазу. Оставшуюся третью клемму подсоединяют на другую фазу. Землю и ноль подключают точно так же, как при трехфазном варианте.
Чтобы подсоединить к выводу электрической плиты питающий кабель, сначала снимают с прибора заднюю крышку.
Электрическую плиту можно подключать, только в том случае, если заземление проводки в доме выполнено по системам TN-C-S, ТТ.
Прежде чем включать электрическую плиту, необходимо очень тщательно очистить ее стеклянную поверхность от грязи и пыли. Когда плита будет включена впервые, могут появиться запахи, которые должны исчезнуть со временем. Затем нужно проветрить помещение, используя вентиляцию или открыв окно.
Особое внимание следует уделить установке конфорок. Каждую конфорку монтируют в ячейку, соответствующую ей по размеру, так, чтобы рабочая поверхность элемента несколько выступала над поверхностью бытового прибора.
Фиксируют конфорку в строго горизонтальном положении с помощью регулировочных винтов, которые располагаются в опорной части электрической плиты. После этого подключают провода, питающие бытовой прибор, к винтам клеммника и тщательно зажимают гайки.
Подключая конфорки, необходимо руководствоваться приложенными к бытовому прибору инструкциями и схемами. Если установку конфорок произвести неграмотно, электрическая плита может испортиться.
Подключение к сети стиральной машины
Как правило, стиральную машину к электрической сети подключают после всех остальных приборов.
Сначала ее подсоединяют к канализации и водопроводу. Для этого на подаче воды устанавливают тройник, снабженный краном и фильтром, к нему впоследствии прикручивают шланг, через который в стиральную машину будет заливаться водопроводная вода. Другой конец шланга прикручивают к самой машине.
Для подключения стиральной машины к электрической сети, потребуются предохранитель, отдельная розетка и инструмент электрика. Сначала определяют, провода какого сечения подойдут для подключения бытового прибора. Мощность стиральных машин обычно составляет 2000—2500 Вт. При помощи таблицы 4, приведенной выше, можно легко определить, какое сечение должно быть у питающих проводов.
Если питание розетки, предназначенной для подключения стиральной машины, выполнено из двухжильного алюминиевого кабеля, то необходимо проложить новый трехжильный кабель из меди по новым системам TN-C-S или TN-S.
Нередко в домах на розетки прокладывается трехжильный кабель из меди сечением 2,5 мм2, поскольку в эту же розетку, кроме стиральной машины, включают электрическую бритву, фен и т. д.
Перед установкой и подключением стиральной машины удалите с ее задней стенки транспортировочные болты или иные крепежные элементы для бака и вращающихся частей. Вместо болтов в отверстия установите прилагаемые к машине пластиковые заглушки. Использование стиральной машины без удаления крепежных элементов приведет к ее поломке. Однако болты сохраните, они могут понадобиться в случае необходимости доставки машины в сервисный центр.
При подключении стиральной машины обязательно выполняют заземление, для чего приобретают евророзетку, обладающую заземляющим контактом. Желательно, чтобы у нее была керамическая арматура.
Не рекомендуется при подключении такого бытового прибора пользоваться тройником, переходником, удлинителями, поскольку при слабом контакте они могут привести к возгоранию.
Розетка, предназначенная для эксплуатации во влажных помещениях, обладает классом защиты, превышающим обычный, поэтому если стиральная машина будет устанавливаться в ванной комнате, потребуется именно такая розетка.
Розетку, предназначенную для стиральной машины, лучше запитать в электрическом щитке отдельной группой.
Запрещается при подключении данного бытового прибора соединять его корпус с водопроводными или отопительными трубами.
Подключение кондиционера к электрической сети
Монтаж всех коммуникаций сплит-системы начинается с электрики. Чтобы подключить бытовое устройство к сети, прокладывают два кабеля. Межблочный кабель прокладывают к внешнему блоку от внутреннего, а второй кабель — к источнику тока от внутреннего блока.
Если кондиционер не обладает большой мощностью, то его допустимо подсоединять к уже существующей электрической сети. В том случае, когда агрегат достаточно мощный, для него оборудуют отдельную линию. Неважно, подключается ли сплит-система к ближайшей розетке или к отдельной линии, автомат следует установить обязательно. Провода вместе с трубками из меди прячут в декоративные короба или штробы.
Если электропитание в кондиционере устанавливается к его внутреннему блоку, то один из кабелей, связывающих блоки между собой, по сечению должен быть равен кабелю питания. В том случае, когда электропитание поступает к внешнему блоку, сечение межблочного кабеля может составлять не более 1 мм2, этого будет вполне достаточно для вентилятора.
В первую очередь надо понять, каким образом сплит-система будет подключена к электрической сети в доме.
К существующей проводке кондиционер можно подключать, если:
- он обладает низкой мощностью;
- устройство оконное или мобильное;
- электрическая сеть высокой мощности;
- сплит-система монтируется на короткий срок;
- на одну линию с кондиционером не будут подключаться электрический чайник, электрическая плита, стиральная машина и иные приборы большой мощности.
Подключать кондиционер в уже существующую в дачном доме электрическую сеть категорически запрещено, если:
- провода в сети алюминиевые и обладают низкой площадью сечения;
- защита и заземление в сети отсутствуют;
- электрическая проводка имеет повреждения или является ветхой.
В том случае, когда кондиционер планируется подключить к ближайшей розетке, необходимо оборудовать сеть дифференциальным автоматом и УЗО. Сплит-система в течение долгого времени будет потреблять большое количество электроэнергии. Также следует обязательно установить автомат, рассчитанный на 20 А и более в месте включения агрегата.
Но конечно, предпочтительнее оборудовать для кондиционера отдельную линию электропитания. Такой подход даст возможность защитить от перегрузок и скачков напряжения как само устройство, так и всю сеть. Благодаря отдельной линии ток можно будет подвести непосредственно к кондиционеру, что позволит расположить его в любом удобно месте, не обращая внимания на местоположение розеток.
Отдельная линия электропитания обязана отвечать следующим требованиям:
- на ней должен быть автомат;
- на ней должно быть заземление;
- при устройство линии можно использовать только кабели из меди;
- сечение проводов должно составлять от 3 х 2,5 мм и более.
Даже если оборудована отдельная линия, крайне нежелательно включать в нее, помимо сплит-системы, освещение и иные бытовые приборы. Допускается подключать к ней дополнительные системы для эксплуатации кондиционера: например, обогрев внешнего блока или дренажа. На отдельную питающую линию не нужно устанавливать дифференциальный автомат и устройство защитного отключения.
Кабель, пролегающий от внутреннего блока к внешнему, рекомендуется укладывать вместе с фреоновой трассой. В инструкции, прилагающейся к каждой конкретной модели кондиционера, указано, как именно надо подключать провода. Также в документах приводится доступная схема их подключения.
Кроме того, подобная электрическая схема располагается на внутренней стороне крышки каждого блока устройства. На ней указывается, каким образом следует соединять эти блоки между собой, а также как подключать сплит-систему к существующей электросети.
Для примера рассмотрим наиболее распространенную последовательность подключения сплит-системы для дома. Сначала подключают к монтажному блоку питающий провод строго по схеме, приведенной на крышке устройства.
К клемме L подключают провод черного цвета, который идет от автомата. К клемме N подключают провод синего цвета. И наконец, на массу агрегата подключают желто-зеленый провод.
Наружный блок подключают в соответствии со схемой, располагающейся на корпусе устройства. Для подключения между собой блоков потребуется силовой кабель. Его сечение не должно быть меньше показателей, указанных на крышке сплит-системы.
Рекомендованное сечение проводов, которые допустимо использовать при подключении кондиционера, обладающего мощностью до 4,6 кВт, составляет 3 х 2,5. Нельзя забывать о том, что можно использовать только кабели из меди.
Во время подключения кондиционера к электрической цепи надо строго придерживаться схемы. Электрические кабели укладывать в декоративные штробы или кабели с использованием гофрированной трубы нужного диаметра. Тогда в случае необходимости можно будет заменить или демонтировать поврежденные провода. Если вместе с кабелем будет прокладываться дренаж, то кабель следует обязательно спрятать в гофрированную трубку.
