Балочная система представляет собой многоэлементную конструкцию, где каждому элементу отводится своя роль: силовые нагрузки берут на себя балки — несущие элементы, а пространство между балками заполняется материалом, обеспечивающим ограждающие функции.

Элементы соединяются между собой определённым образом, и конструкция работает как единое целое.

Балочные перекрытия классифицируются по материалу балок. В современном малоэтажном домостроении применяются балки деревянные, стальные и специальные для ячеистых блоков перекрытия - для сборно-монолитного варианта.

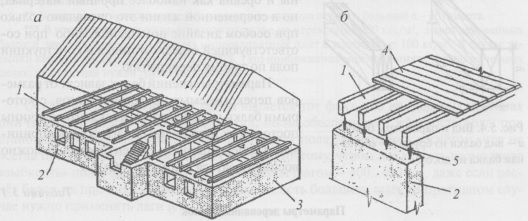

Вариант расположения балок перекрытия: а — вид перекрытия; б — передача нагрузок от балок перекрытия на стену; 7 — балки перекрытия; 2 — несущая стена; 3 — ненесущая стена; 4 — дощатый пол или основание для чистого пола (доски черного пола); 5 - передача нагрузок на несущую стену

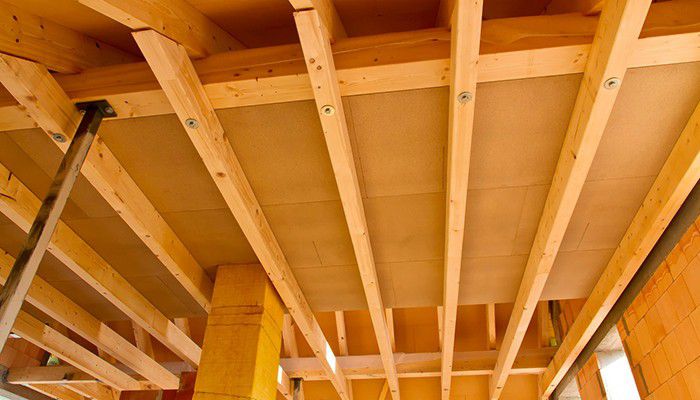

Междуэтажное перекрытие по деревянным балкам

В нашей стране, где много природного материала — леса, дерево является традиционным строительным материалом. В каменных домах перекрытия часто выполняют по деревянным балкам. Безусловно, дерево является экологически чистым материалом, особенно не обработанное с целью повышения огне- и биостойкости.

Вопреки расхожему мнению о недолговечности дерева, деревянные перекрытия при грамотном устройстве и надлежащей эксплуатации служат долго.

Это интересно. Примером могут служить дома Санкт-Петербурга, которые построены в его бытность Российской столицей. Деревянные перекрытия имеют не только малоэтажные усадьбы, но и шести-, семиэтажные дома в центре Санкт-Петербурга, бывшие доходные дома. Уже 200 лет в условиях сырого климата дома стоят без реконструкции и являются жилым историческим фондом.

Также можно поставить в пример Москву. Правда, здесь этажность домов в большинстве меньше, но и дома значительно старше домов Санкт-Петербурга. Так, в старых центральных районах Москвы (к примеру, в районе ул. Рождественки и Кузнецкого моста, на Бульварном кольце и других улицах) домам по 300 и более лет, и далеко не во всех произведена реконструкция.

Конечно, в те далёкие времена укладывали не брус, а брёвна, которые, по сравнению с брусом, являются более крепким и долговечным строительным материалом.

Деревянные балки просты в изготовлении и не требуют сложного механического оборудования.

Материал и параметры деревянных балок

В качестве деревянных балок используют, как правило, брус. Брус — это опиленное с четырёх сторон бревно. Изготавливают из древесины хвойных пород. На малых, до 2 м, пролётах можно укладывать доски толщиной 25, 32 или 40 мм, поставленные на ребро и сбитые между собой гвоздями - по 2 или 3 доски. Конечно, могут быть использованы и брёвна как наиболее прочный материал: но в современной жизни это оправдано только при особом дизайне помещения, либо при соответствующей отделке потолка и конструкции пола по такому перекрытию.

Параметры сечений балок зависят от размеров перекрываемых пролётов и шагов, с которыми балки укладываются, а также от величины постоянных и временных нагрузок, воспринимаемых перекрытием. Ориентировочно можно воспользоваться данными таблицы.

Наименование материала*, параметры bxh**, ммПролёт П, ммШаг Ш (не более), мм***Наименование материала*, параметры bхh**, ммПролёт П, ммШаг Ш (не более), мм***
Брус 50x150

2400

3000

3600

4200

1100

800

600

400

Брус 100x200

4200

4800

5400

6000

6600

1500

1200

900

700

600

Брус 100x150

3600

4200

4800

1100

800

600

Брус 150x200

4800

5400

6000

6600

1700

1400

1100

900

Брус 150x150

3600

4200

4800

5400

1600

1200

900

600

Брус 175x200

5400

6000

6600

1600

1300

1000

Брус 150x175

4200

4800

5400

6000

1700

1300

1000

800

Брус 200x200

5400

6000

6600

1800

1500

1200

Брус175x175

4800

5400

6000

6600

1500

1200

1000

800

Брус 200x250

6000

6600

2300

1900

* Данные действующего сортамента пиломатериалов по ГОСТ 24454-80*; длина бруса от 1 до 6,5 м с градацией 250 мм.

** В параметрах сечения меньший параметр b - ширина сечения, больший h - его высота.

*** В расчёт шага заложена полезная нагрузка на перекрытие 200 кгс/м2, масса деревянных балок и звукоизолирующего слоя из минераловатных плит с плотностью 100 кг/м3. В случае засыпки керамзитом шаг уменьшается на 20% (это приближение можно принять только в учебных целях, на практике нужен грамотный расчёт).

Особенностью деревянных балок является тот факт, что на больших пролётах они гарантируют прочность перекрытия, но не обеспечивают жёсткость пола: пол становится «зыбким». В принципе «зыбкость» пола проверяется расчётом, что не всегда представляется возможным сделать. Поэтому, чтобы исключить возможную «зыбкость» пола, балки кладутся с небольшим шагом - 500...600 мм, даже если расчёт балок на прочность показывает возможность большего шага. В противном случае нужно применять лаги (см. ниже).

Раскладка балок перекрытия и заделка их в стену

Длина балок подбирается в зависимости от величины перекрываемого пролёта. Балки, как правило, укладывают по наименьшему пролёту, если перекрываемое помещение прямоугольное. Если помещение квадратное, то не имеет значения направление укладки балок. Дело в том, что все стены каменного дома можно отнести к несущим, так как они достаточно прочные, чтобы выдержать нагрузку от деревянных балочных перекрытий.

На рисунке показан пример раскладки деревянных балок перекрытия. Параметры балок выбраны в зависимости от величин пролётов и шагов. Интересен участок между координационными осями А/2 и Б. Для формирования перекрытия здесь введены две вспомогательные балки с сечением 150x150 мм, на которые опираются балки с сечением 100 х 150 мм. Чтобы выйти на один уровень пола, вспомогательные балки заложены в несущие стены ниже остальных на высоту своего сечения, т.е. на 150 мм.

Также, возможно, нужно пояснить, почему небольшой пролёт между осями 3 и 4 перекрыт балками 150x150 мм? На самом деле этими балками перекрыт шестиметровый пролёт между осями 1и4,а несущая стена по оси 3 служит для балок дополнительной опорой. Но, разумеется, можно готовить и отдельно балки для пролётов 1 -За 3-4.

Внимательный читатель, конечно, обратил внимание, что шаг балок не везде подчиняется модулю. Почему это подчинение необязательно, увидим, когда будем изучать состав слоёв межбалочного заполнения. Кроме того, здесь шаги показаны безотносительно к конкретному материалу стен, в которых будут устраиваться ниши для балок, а это может несколько, незначительно, повлиять на величину шагов.

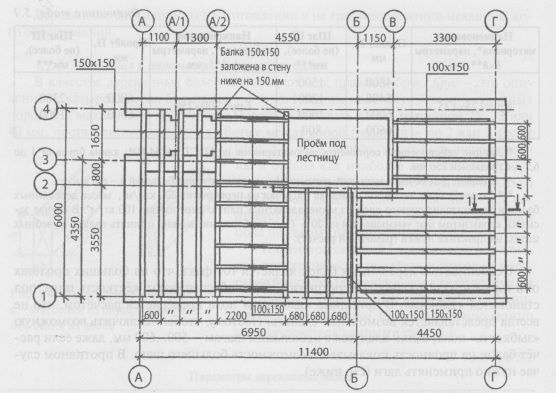

Пример раскладки балок перекрытия

Балки укладываются в специально подготавливаемые в процессе кладки ниши в стене. Чтобы обеспечить надёжное и долговечное опирание, глубина заделки балки в кирпичную или любую другую каменную стену должна составлять не менее 150 мм. Глубина ниши определяется с таким расчётом, чтобы обеспечить глубину заделки балки в стену и оставить некий воздушный зазор (20...30 мм), который исключает контакт дерева с каменной задней стенкой ниши. Кроме того, воздушный зазор поможет предотвратить загнивание дерева, если в нишу будет доступ воздуха.

Ниша ничем не заполняется, если конструкция стены содержит утепляющий слой с внешней стороны. В том случае, когда в конструкцию стены не заложен утеплитель (например, стена возведена из керамического камня, и теплозащита такой стены обеспечена), ниша может быть проводником холода, так как оставшейся толщины стены здесь недостаточно. Тогда в нише мы можем получить промораживание и конденсацию влаги. Чтобы это предотвратить, нишу заполняют теплоизолирующим материалом. В качестве такого материала предпочтителен пенополистирол, так как, имея замкнутые поры, он не напитывается влагой, которую может нести с собой тёплый воздух из помещения. Конечно, пенополистирол относится к горючим материалам, но мы говорим о деревянных перекрытиях, при которых и так нужно быть особенно внимательными с точки зрения пожарной безопасности.

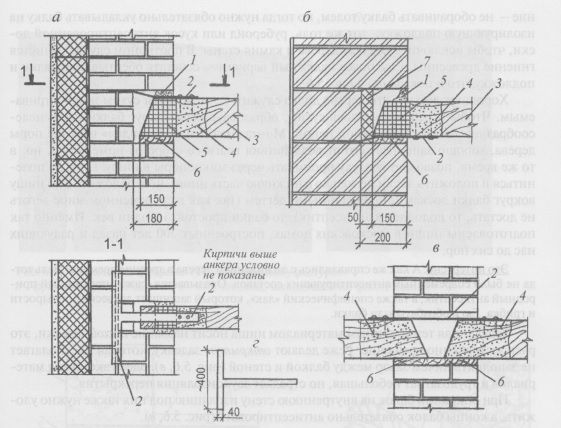

Заделка деревянных балок в стену: а — глухая заделка балок в утеплённую стену; б — то же, в стену без утеплителя и при возможном возникновении мостиков холода в нише под балку; в - открытая заделка балок во внутреннюю стену; г — вид анкера; 1 — монтажная пена (предпочтительно) или раствор; 2- анкер; 3 - деревянная балка; 4 - зона антисептирования балки; 5 - обёрнутый толем конец балки; 6 — антисептированная доска толщиной 32 мм (предпочтительно) или несколько слоев толя; 7— эффективный утеплитель.

Не стоит утеплитель оборачивать плёнкой или помещать, скажем, в полиэтиленовый мешок. Это может привести к выпадению конденсата в замкнутом пространстве мешка и в последующем — к плохой работе утеплителя; как итог — промерзание стены.

Торцы балок перед укладкой на стену опиливают под углом около 60°...70° и обрабатывают антисептирующим материалом. Надёжно будет концы балок обернуть толем или рубероидом (толь предпочтительнее), но торцы балок не укрывают, чтобы обеспечить доступ воздуха к дереву через его торцевую часть. Менее надёжное решение - не оборачивать балку толем, но тогда нужно обязательно укладывать балку на изолирующую подложку: тот же толь, рубероид или кусок антисептированной доски, чтобы исключить контакт дерева и камня стены. В противном случае начнётся гниение древесины. Ещё более надёжный вариант — сочетать обёртывание балки и подложку, что и показано на рисунке.

Хорошо известно, что дерево долго служит, если остаётся сухим и проветриваемым. Чтобы дерево оставалось сухим, образовавшиеся вокруг балки щели целесообразно заделать монтажной пеной. Монтажная пена, «залепляя» верхние поры дерева, хорошо защищает его от воздействия влаги со стороны помещения, но, в то же время, позволяет воздуху проникать через микропоры в нишу. Если не полениться и положить доски не только в нижнюю часть ниши, но и обложить всю нишу вокруг балки досками, пропитанными дёгтем (так как в современном мире дёготь не достать, то подойдёт и антисептик), то балки простоят не один век. Именно так подготовлены ниши в московских домах, построенных 300 лет назад и радующих нас до сих пор.

Это интересно. А как же справлялись с загниванием дерева в древние времена? Ведь тогда не было современных антисептирующих составов. Оказывается, сажа прекрасный природный антисептик, а также специфический «лак», который защищает древесину от сырости и грибка. Ею и обрабатывали балки.

Заделанная тем или иным материалом ниша носит название глухой заделки, это распространённое решение. Реже делают открытую заделку, которая предполагает не заполнять ничем зазор между балкой и стеной. Здесь экономия материалов и трудозатрат небольшая, но страдает звукоизоляция перекрытия.

При опирании балок на внутреннюю стену изоляцию под них также нужно уложить, а концы балок обязательно антисептировать.

Для связи стен с перекрытием, а также для обеспечения жёсткости здания балки в нише необходимо закрепить. Дело в том, что стены двухэтажных домов достигают в высоту семи и более метров, соединяясь только в углах. Если не обеспечивается жёсткость, стена может выйти из своей плоскости со всеми вытекающими последствиями. Сделать пространственную систему «стены-перекрытия» жёсткой поможет анкеровка балок в стену - создание горизонтальных дисков перекрытий. Это можно сделать с помощью Т-образных анкеров, вырезанных из полосовой стали. Одним концом анкер прибивается к балке, другой конец заводится в кладку. Анкер прибивается поверху или понизу балки. Анкеры крепят на каждую или через одну балку.

Концы балок, опирающихся на внутренние стены, соединяют между собой стальными полосами, прибиваемыми с обеих сторон балок.

Это интересно. Затяжки применялись всегда при балочных перекрытиях даже в больших зданиях. Например, сегодня на здании фабрики «Трёхгорная мануфактура», построенном в конце 18 века, можно увидеть, как анкера затяжек выходят на фасад.

На рисунке показано разработанное решение узла опирания деревянных балок на стены, возведённые из газобетонных или газосиликатных блоков. Как и в случае с керамическим камнем, теплозащитные свойства газобетона позволяют не утеплять стену. Поэтому в нишу закладывается утеплитель.

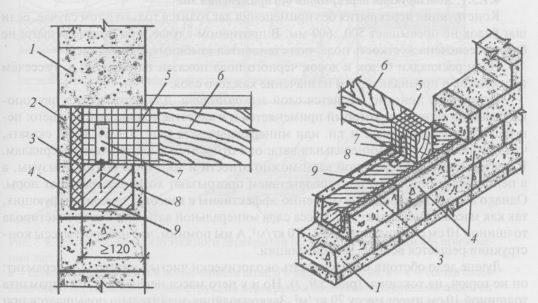

Опирание деревянных балок перекрытия на наружную стену из газобетонных блоков: 1 - газобетонные основные блоки; 2 - доборные блоки; 3 - минераловатный утеплитель; 4- U-образные блоки; 5- обёрнутый толем (предпочтительнее) или рубероибом конец балки; 6 - деревянная балка перекрытия; 7- стальная пластина - соединитель (анкеровка); 8 - дюбель-винт; 9- монолитный железобетонный пояс.

Поскольку прочность газобетонных блоков ниже, чем у кирпича, то под балку готовят монолитный железобетонный пояс — он будет воспринимать нагрузку от перекрытия. Утеплитель и железобетонный пояс закладывают в полость, образованную специальными U-образными блоками. Заходящий в нишу конец балки антисептируют и обёртывают рубероидом, толем и пр.

Анкеровка балок производится с помощью согнутой под прямым углом листовой полосы — соединителя, который закрепляется к балке и железобетонному поясу дюбель-винтами.

Это решение можно дополнить теми действиями и элементами, о которых мы так подробно говорили, рассматривая рисунке.

Межбалочное заполнение при конструкции перекрытия без применения лаг и с лагами

Межбалочное заполнение имеет по своей сути ограждающее значение и содержит слои и элементы, каждый из которых выполняет определённые функции.

Конструкция перекрытия без применения лаг

Конструкция перекрытия без применения лаг годится только в том случае, если шаг балок не превышает 500...600 мм. В противном случае, при большем шаге, не будет обеспечена жёсткость пола, пол становится «зыбким», прогибается.

План раскладки балок и досок чёрного пола показан на рисунке. Рассечём перекрытие и проанализируем назначение каждого слоя.

Основным, понятно, является слой звукоизоляции. Для него годится звукопоглощающий материал, который применяется и в качестве теплоизолирующего: пенополистирол, пенопласт и т.п. или минеральная вата. Надо сказать, что предпочтительнее минеральная вата: она относится к негорючим материалам. К достоинствам минеральной ваты можно отнести и то, что её боятся грызуны, а в пенопластах они легко и с удовольствием прогрызают ходы и устраивают норы. Однако все эти материалы не особенно эффективны в качестве звукоизолирующих, так как масса их невелика: так, масса слоя минеральной ваты или пенополистирола толщиной 10 см составляет всего4...10кг/м2. А мы помним, что набором массы конструкции решается вопрос звукоизоляции.

Лучше дело обстоит, если засыпать экологически чистый материал - керамзит: он не горюч, не токсичен. Но и у него масса невелика: слой керамзита толщиной 10 см имеет массу 70 кг/м2. Звукоизоляция значительно повышается при применении песка: масса слоя в 10 см - 200 кг/м2. Наибольшего эффекта достигнем, если межбалочный объём заполним так: вниз насыпаем песок, а на него кладём минеральную вату или пенополистирол. Для разделения слоёв положим геотекстиль. Таким образом мы создадим слоистую конструкцию, а все слоистые конструкции поглощают звук лучше, чем однослойные.

Звукоизолирующий материал помещают на деревянный настил, закреплённый на черепных брусках, подбитых к балкам. Сечение брусков, 30x40, 40x50 и 50x50 мм; оно зависит от массы звукоизолирующего материала: чем он тяжелее, тем больше сечение. Это понятно. Чтобы слой звукоизоляции не осыпался, на деревянный настил укладывают какой-либо рулонный материал (плёнку ПВХ, рубероид, пергамин, толь, мешочную бумагу и т.п.). Виды настилов показаны на рисунке.

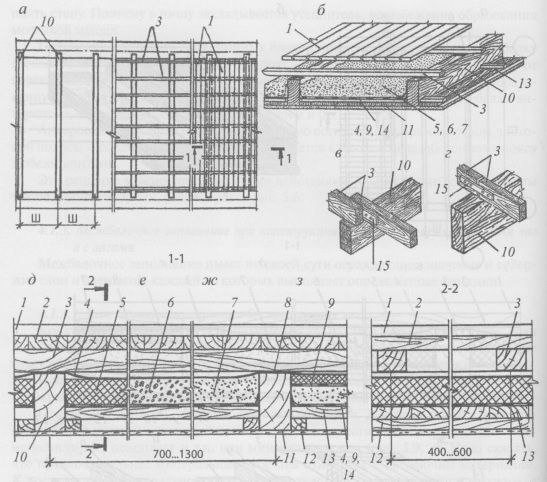

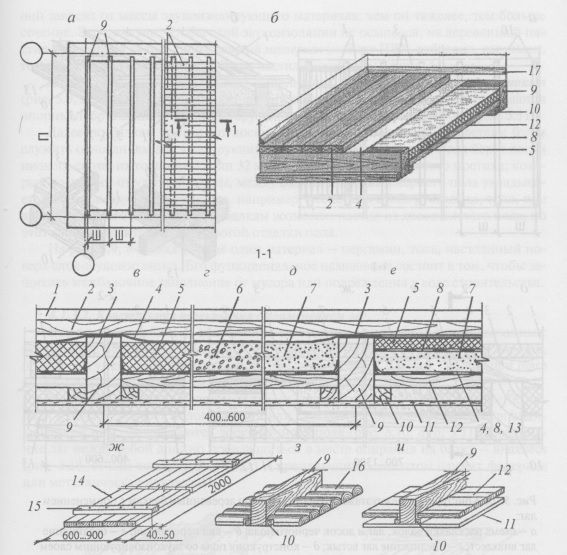

Конструкция междуэтажного перекрытия по деревянным балкам без применения лаг: а - схема раскладки балок и досок черного пола; б - вид перекрытия; в-е- состав слоев балочного перекрытия; в - конструкция перекрытия со звукоизолирующим слоем из эффективного утеплителя; г - то же, из керамзита; д - то же, из песка; е - двухслойная звукоизоляция; ж - щитовой накат; з,и- виды настилов; 1 - конструкция чистого пола; 2 — доски чёрного пола; 3 - звукоизолирующая упругая прослойка (например, три слоя рубероида); 4 - рулонный материал, защищающий межбалочное заполнение от осыпи, мусора (например, пергамин); 5- эффективный утеплитель (минеральная вата, пенополистирол); 6- керамзит; 7- песок; 8- геотекстиль; 9-балка перекрытия; 10-черепной брусок 30x40, 40x50 или 50x50 мм; 11 - отделка потолка; 12 — доски настила; 13    — рулонный материал (толь, рубероид, пленка ПВХ или полиэтиленовая и пр.); 14    - доски наката; 15- брусок наката; 16- горбыль настила; 17-плинтус.


Конструкция междуэтажного перекрытия по деревянным балкам с применением лаг: а - схема раскладки балок, лаг и досок черного пола; б - вид перекрытия; в - соединение лаг внахлест; г - соединение лаг встык; д - конструкция пола со звукоизолирующим слоем из эффективно™ утеплителя; е - то же, из керамзита; ж - то же, из песка; з - двухслойная звукоизоляция; 1 - конструкция чистого пола (показана условно); 2 - доски черного пола; 3 - лага 50x75 мм, положенная плашмя; 4—рулонный материал, защищающий межбалочное заполнение от осыпи, мусора (пергамин, толь); 5 - эффективный утеплитель (минеральная вата, пенополистирол); 6- керамзит; 7- песок; звукоизолирующая упругая прослойка; 9 - геотекстиль; 10— балка перекрытия; 11- отделка потолка; 12 - черепной брусок 30x40,40x50 или 50x50 мм; 13 - доски настила; 14 - рулонный материал (толь, рубероид, пленка ПВХ или полиэтиленовая и пр.); 15- фанерная или дощатая накладка.

Для поддержки межбалочного заполнения годится также щитовой накат. Фрагменты щитового наката заранее готовятся, а затем укладываются опорными брусками на черепные бруски; как это выглядит, показано на рисунке.

Далее по балкам настилают доски чёрного пола, которые впоследствии будут служить основанием для конструкции чистого пола. Для чёрного пола берут доски низкого сорта, их толщина 25 или 32 мм. Для исключения звукового мостика, который возникает от ударной волны, между балкой и досками чёрного пола укладывается звукоизолирующая подкладка, например, несколько слоёв рубероида, толя, или другого упругого материала. По балкам возможен настил из досок чистого пола, но этот вариант годится не для дорогой отделки пола.

На рисунке, показан ещё один материал — пергамин, толь, настланный поверх слоя звукоизоляции. Его функциональное назначение состоит в том, чтобы защитить межбалочное заполнение от мусора или повреждения в ходе строительства.

Конструкция перекрытия с применением лаг

Как видно из таблицы, шаг балок и их сечение - величины взаимосвязанные: чем мощнее балки, тем с большим шагом они могут быть уложены. Это хорошо, потому что уменьшается трудоёмкость при заделке балок в ниши. Однако при шаге балок, превышающем 600 мм, не будет обеспечена жёсткость пола.

Повысить жёсткость пола помогут лаги - доски с сечением 50x75 или 50х 100 мм. Лаги кладутся поперёк балок плашмя или ставятся на ребро, а на них, перпендикулярно к ним, укладываются доски чёрного пола. Соединение лаг между собой должно производиться в месте опирания на балку - внахлёст или встык. Скрепляющим элементом служит фанерная или металлическая накладка.

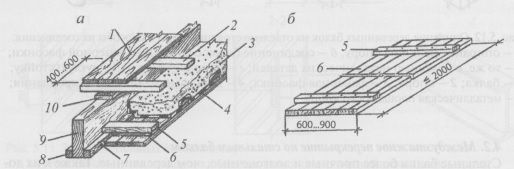

Конструкция перекрытия с лагами и щитовым накатом: а - вид перекрытия; б - вид и параметры щитового наката; 1 - доски черного пола; 2 - лаги, положенные плашмя; 3 - звукоизолирующий слой; 4 - рулонный материал; 5 - брусок щитового наката; 6 - доски щитового наката; 7— гвозди для крепления черепного бруска; 8 - черепной брусок; 9 - балка; 10 - упругий материал для исключения звукового мостика.

Межбалочное заполнение такое же, как и в конструкции без лаг. При этом у лаг появляется и другое назначение: за счёт увеличения высоты межбалочного пространства умещается большее количество или толще слои звукоизолирующего материала. Звукоизолирующие слои укладываются на настил или щитовой накат.

Лаги располагают с шагом 400...600 мм; при этом соблюдается закономерность: нем больше шаг балок, тем меньше шаг лаг.

Лаги примыкают к стене, но в стену не заделываются.

Опирание деревянных балок на вертикальные опоры

При каркасной или комбинированной конструктивной системе балки перекрытия опираются на отдельно стоящие опоры: стойки, колонны, столбы.

В случае необходимости соединить балки нужно, чтобы место стыковки приходилось над вертикальной опорой. Если опоры деревянные, то балки крепят к опорам забитыми под углом гвоздями и соединяют скобами. Крепление может производиться с помощью фанерных накладок, которые крепят с обеих сторон соединяемых встык балок. Используются также различные металлические узлы крепления, например, показанные на рисунке. Для круглых стоек площади опирания балок может не хватать, тогда нижние грани соединяемых встык балок крепят на болтах к металлической накладке.

Лаги стыкуют также над опорами.

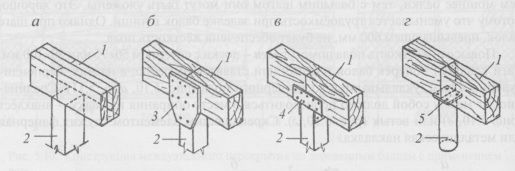

Опирание деревянных балок на отдельно стоящие опоры и способы их соединения: а — опирание балки на опору; б — соединение балок с помощью фанерной фасонки; в — то же, с помощью металлических деталей; г — опирание балки на круглую стойку; 1 — балка; 2 — опора; 3 — фанерная фасонка; 4 — деталь металлического крепления; 5- металлическая площадка колонны.

Междуэтажное перекрытие по стальным балкам

Стальные балки более прочные и долговечные, чем деревянные. Также к их достоинствам справедливо отнести способность перекрывать большие пролёты — до 7...8 м. Такие обстоятельства делают стальные балки всё более привлекательными в малоэтажном частном домостроении, где возникает потребность в просторных помещениях. Широко применяются стальные балки при реконструкции зданий.

Это интересно. В Московских сталинских высотках, а их, как известно, семь, перекрытия железобетонные и с применением стальных балок. Как показали обследования, время не повредило перекрытия, и они простоят ещё очень долго.

Для стальных балок годится прокатный профиль - двутавры, швеллеры, уголки.

Расположение стальных балок на плане здания производится из тех же соображений, что и деревянных балок. Поэтому схема, показанная на рисунке, вполне сгодится для изучения узлов заделки стальных балок в стену и межбалочного заполнения.

Заделка стальных балок в стену

Заделка балок в ниши аналогична таковой в случае деревянных балок, но с некоторыми особенностями.

Стальные балки заделываются в специально подготовленные в стене ниши глубиной 250 мм. Для равномерного распределения усилий под балки подстилаются стальные пластины, или балки укладываются на распределительную бетонную подушку. Такой приём к тому же защищает стену из кирпича или ячеистых блоков от смятия в области опирания балок.

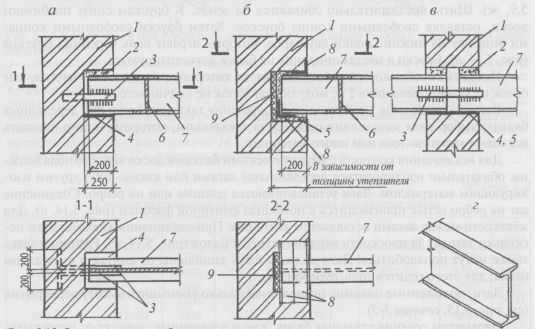

Заделка стальных балок в стену: а - неутепленная ниша, анкеровка балок с помощью стальной полосы или прута; б - утеплённая ниша, анкеровка балок с помощью уголков; в - заделка балок в нишу во внутренней стене; г — вид двутавровой балки; 1 — условное обозначение стены; 2 — цементно-песчаный раствор; 3 - анкер - стальная полоса или прут; 4 - стальной лист для распределения нагрузки от балки; 5 - набетонка с той же целью; 6 — сечение » двутавровой балки; 7- двутавровая балка; 8 - анкеры - уголки; 9 - эффективный утеплитель

Глубина опирания стальных балок должна быть не менее 200 мм.

Отделывают нишу по тем же соображениям, что и в случае деревянных балок. Если устройство ниши нарушает теплозащитные свойства стены, то между задней стенкой ниши и балкой закладывают утеплитель. При этом глубину ниши рассчитывают в зависимости от требуемой толщины утеплителя.

Полость ниши заделывают цементно-песчаным раствором. В отличие от балок деревянных, стальные «хорошо себя чувствуют» при контакте с раствором.

Анкеровка балки в стену производится с помощью металлического анкера, приваренного с одной стороны к балке, а с другой - заведённого в кладку. При этом длина отгиба должна быть не менее 200 мм. Для анкеровки сгодятся также уголки, приваренные к балке сверху и снизу и заведённые в кладку.

Опирание балок на внутреннюю стену, их анкеровка и отделка ниши производится так же, как и в случае наружных стен.

Межбалочное заполнение

Шаг балок зависит от материала межбалочного заполнения, а именно настила, на котором располагается звукоизолирующий слой.

Настил - деревянные щиты. Щиты предварительно сбиваются на земле. К брускам снизу подбивают доски, оставляя свободными концы брусков. Затем бруски свободными концами опирают на нижние полки двутавров, которые играют роль черепных брусков. Бруски в местах опирания на балки антисептируются.

Исходя из особенностей работы дерева, из которого сколачивается настил, шаг балок не может превышать 2 м; модулю шаг балок не подчиняется.

Все остальные слои межбалочного заполнения такие же, как и при деревянных балках; выбор вида заполнения остаётся за заказчиком, которому нужно поведать все «за» и «против» того или иного материала.

Для исключения контакта с металлическими балками доски чёрного пола должны обязательно изолироваться деревянными лагами или каким-либо другим изолирующим материалом. Лаги устанавливаются плашмя или на ребро. Соединение лаг на ребро встык производится с помощью фанерной фасонки. Для жёсткости между лагами вставляется распорка. При соединении внахлёст лаги несколько заходят за плоскости верхних полочек балок. Распорки здесь также могут понадобиться. Лаги должны быть защищены от контакта с металлом балок; для этого годится толь, рубероид и т.п.

Лаги, положенные плашмя, позволят несколько уменьшить высоту перекрытия.

Параметры сечения стальных балок, как и деревянных, зависят от перекрываемых пролётов, шагов, нагрузок. Ориентировочно параметры сечения можно принять из таблицы.

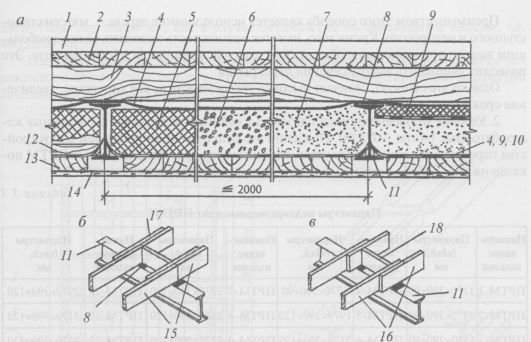

Конструкция междуэтажного перекрытия по стальным балкам с применением щитового наката: а — состав слоев конструкции перекрытия; б — соединение лаг встык; в — то же, внахлест; 1 - конструкция чистого пола; 2 - доски черного пола; 3 - лаги 50x75, поставленные на ребро; "/-рулонный материал, защищающий межбалочное заполнение от мусора, осыпи; 5 - эффективный утеплитель; 6- керамзит; 7- песок; 8— звукоизолирующая упругая прослойка; 9- геотекстиль; 10-рулонный материал (толь, рубероид и пр.); 11 - стальная двутавровая балка № 12 (только для этого конкретного примера); 12 — брусок щитового наката, опирающийся на полочки двутавра; 13 - доски наката; 14 - отделка потолка; 15 - лаги, соединенные встык 16- то же, внахлест; 17- фанерная фасонка; 18— распорка.

Сечения двутавровых балок при применении деревянных щитов

№ профиля балки*Сечение hxb, мм**Пролёт, ммШаг, мм***№ профиля балки*Сечение xb, мм**Пролёт, ммШаг, мм***
№10Б1 100x55

2700

3000

3600

200

1600

1200

№16Б1 157x82

4500

5100

6000

2000

1600

1200

№12Б1 117x64

3300

3900

4200

2000

1600

1200

№18Б1 177x91

5700

6600

7500

2000

1600

1200

№14Б1 137x73

3900

4500

5100

2000

1600

1200

№20Б1 200x100

6900

7500

8700

2000

1600

1200

* Данные действующего сортамента прокатного профиля ГОСТ 27772-88*.

** Большая величина h — высота профиля, меньшая b — ширина полки двутавра.

*** В расчёт шага заложена полезная нагрузка на перекрытие 200 кгс/м2, масса деревянных щитов и звукоизолирующего слоя из минераловатных плит с плотностью 100 кг/м3. В случае засыпки керамзитом шаг уменьшается примерно на 20%.

Преимуществом этого способа является использование дерева — материала доступного и недорогого. Кроме того, имеется возможность положить балки с небольшим шагом, при котором не обязательны лаги для повышения жёсткости пола. Это позволит уменьшить высоту сечения перекрытия.

Однако этот способ отличает высокая трудоёмкость и, как следствие, увеличение сроков строительства.

Удобнее и современнее использовать в качестве настила мелкоразмерные железобетонные плиты — ПРТМ. Особенно это будет удачным решением для устройства перекрытий в санитарных узлах, где возможны протечки. Вид плит ПРТМ показан на рисунке, а наименование и их параметры приведены в таблице.

Параметры мелкоразмерных плит ПРТМ*

Наименование изделияПараметры lxbxh, ммНаименование изделияПараметры lxbxh, ммНаименование изделияПараметры lxbxh, ммНаименование изделияПараметры lxbxh, мм
ПРТМ-1 1170x390x90 ПРТМ-4 1770x390x90 ПРТМ-7 2370x390x120 ПРТМ-10 2970x390x120
ПРТМ-2 1370x390x90 ПРТМ-5 1979x390x120 ПРТМ-8 2570x390x120 ПРТМ-11 3170x390x120
ПРТМ-3 1570x390x90 ПРТМ-6 2170x390x120 ПРТМ-9 2770x390x120 ПРТМ-12 3370x390x120
            ПРТМ-13 3570x390x120

Шаг балок не может быть взят произвольно, как в случае деревянного настила: он будет зависеть от длины плит. Поскольку самая маленькая плита имеет длину 1170мм (ПРТМ-1), то соответственно наименьший шаг балок составит 1,2 м. Масса такой плиты всего 65 кг, поэтому укладка именно этих плит практикуется в малоэтажном строительстве, если нет возможности задействовать подъёмно-транспортную технику.

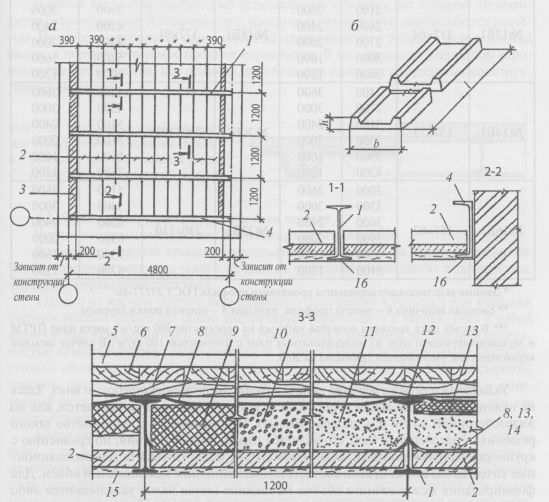

Пример раскладки балок и плит, а также состав слоёв межбалочного заполнения показаны на рисунке. Здесь плиты положены на нижние полочки балок. При этом они располагаются рёбрами вверх. Участки, некратные ширине плит, замоноличиваются.

Плиты могут быть положены и на верхние полочки — рёбрами вниз.

Строго говоря, плиты ПРТМ способны воспринять значительную нагрузку, что явствует из их названия (рассчитаны на тяжёлую нагрузку). И для восприятия нагрузки они сконструированы таким образом, чтобы быть расположенными рёбрами вниз. Однако в балочном перекрытии нагрузка приходится на балки, поэтому в качестве межбалочного заполнения мы можем положить плиты рёбрами вверх.

На плиты ПРТМ укладывается звукоизолирующий слой. Затем, поскольку шаг балок не обеспечивает жёсткость чёрного пола, необходимо уложить лаги. Шаг лаг такой же, как в случае перекрытия по деревянным балкам, т.е. 400...600 мм.

Параметры сечения балок в случае заполнения плитами ПРТМ зависят от перекрываемых пролётов, шагов и, конечно, нагрузок. Ориентировочно параметры сечения можно принять из таблицы.


Пример устройства перекрытия по стальным балкам с применением плит ПРТМ: а - план раскладки балок и плит ПРТМ; б - вид и параметры плиты ПРТМ; 7 - двутавр № 18 (только для этого конкретного примера); 2— плита П РТМ-1; 3 — монолитный участок; 4- швеллер № 18; 5 - конструкция чистого пола; 6- доски черного пола; 7-лаги 50x75, положенные плашмя; 8 — рулонный материал, защищающий межбалочное пространство от осыпи; 9 - эффективный утеплитель; 10 - керамзит; 11 - песок; 12 - звукоизолирующая упругая прослойка; 13- геотекстиль; 14- рулонный материал (толь, рубероид, пленка ПВХи пр.); 15- отделка потолка; 16 - металлическая сетка (при отделке потолка штукатуркой).

№ профиля балки*Сечение hxb, мм**Пролёт, ммШаг, мм***№ профиля балки*Сечение hxb, мм**Пролёт, ммШаг, мм***
№12Б1 117x64

2100

2100

2400

2700

3000

3600

3600

3000

2400

2000

1600

1200

№18Б1 177x91

3300

3900

4200

4500

5100

6000

3600

3000

2400

2000

1600

1200
№14Б1 137x73

2400

2700

3100

3300

3900

4200

3600

3000

2400

2000

1600

1200

№20Б1 200x100

4200

4500

5100

5700

6600

7500

3600

3000

2400

2000

1600

1200
№16Б1 157x82

3000

3300

3600

3900

4500

5100

3600

3000

2400

2000

1600

1200

№23Б1 230x110

5100

5400

6300

6900

7500

8700

3600

3000

2400

2000

1600

1200

* Данные действующего сортамента прокатного профиля ГОСТ 27777-88.

** Большая величина h — высота профиля, меньшая b — ширина полки двутавра.

*** В расчёт шага заложена полезная нагрузка на перекрытие 200 кгс/м2, масса плит ПРТМ и звукоизолирующего слоя из минераловатных плит с плотностью 100 кг/м3. В случае засыпки керамзитом шаг уменьшается примерно на 20%.

Укладывая плиты на верхние полочки балок, их размещают рёбрами вниз. Здесь не нужны ни лаги, ни доски чёрного пола: конструкция пола устраивается, как по железобетонной плите (см. раздел «Полы»). Несомненно, это достоинство такого решения, а несовершенством его является низкая звукоизоляция, по сравнению с крупноразмерными плитами: ведь масса ПРТМ мала. Повысить звукоизоляционные качества мы сможем, если соответствующе заполним межбалочный объём. Для формирования межбалочного объёма на нижние полки балок укладываются либо деревянные щиты, если между балками не больше 2 м, либо плиты - гипсоволокнистые, стекломагнезиальные, кальциевосульфатные и другие, предлагаемые строительным рынком. Звукоизолирующий слой выбирается любым - от экологически чистых песка и керамзита до синтетических эффективных утеплителей.

Этот вариант не требует графического пояснения, поэтому, скомпилировав все выше приведённые решения, Вы сможете самостоятельно разработать сечение межбалочного пространства.

Монолитные железобетонные плиты по стальным балкам

Вместо сборной технологии - укладки плит ПРТМ - по стальным балкам может быть устроено монолитное железобетонное перекрытие. При этом стальная балка либо обетонируется, либо остаётся открытой. Во втором случае балки обязательно скрываются подвесным потолком, в первом - по желанию заказчика.

В обоих вариантах необходимо устанавливать опалубку, по которой производится бетонирование. Армирование и толщина сечения плиты определяются расчётом. Получаемая ребристая плита имеет жёсткую арматуру в рёбрах в виде стальных балок, и поэтому это самое прочное перекрытие. В малоэтажном жилищном строительстве применяется, как правило, при больших пролётах в каркасных конструктивных системах.

Чердачное перекрытие при холодном чердаке

Чердачное помещение может быть тёплым или холодным.

В холодном чердаке крыша не утепляется, и отопление не предусматривается. Чтобы холодный воздух из такого чердака не проникал в помещение под чердаком, чердачное перекрытие утепляют.

Однако из жилого тёплого подчердачного помещения в большей или меньшей степени тёплый воздух всё равно диффузирует (приникает) в чердак, неся с собой водяной пар. Пар поднимается выше и, сталкиваясь с холодной внутренней поверхностью крыши, превращается в конденсат. Иногда капли конденсируемой влаги настолько обильны, что, собираясь в ручейки, текут по стенам. Появляется сырость, плесень, грибок и прочие явления, ухудшающие не только влажностный и санитарный режим дома, но и разрушающие конструкции стен и крыши. Ясно, что это недопустимо.

Меры борьбы с появлением конденсата различны. Для начала нужно уменьшить, а по возможности отсечь поступление пара в объём чердака. Это делается с помощью пароизоляционных материалов, укладываемых со стороны подчердачного тёплого помещения, т. е. под утеплителем. Чердак, не используемый как жилое помещение, не требует полной звукоизоляции и высококачественной отделки пола, поэтому некоторые элементы чердачного перекрытия могут быть в него не заложены. Как решает этот вопрос одна из крупных проектных московских фирм показано на рисунке.

При желании сделать чердачное перекрытие таким же, как и междуэтажное, нужно настелить под утеплителем не любой рулонный материал (вспомним, что в обычном междуэтажном перекрытии он играл роль барьера от осыпи звукоизолирующего материала), а именно пароизоляционный.


Если пар всё-таки проникает через неплотности конструкции или иные пути, что чаще всего и происходит, то принимаются конструктивные меры: например, устраиваются продухи для проветривания крыши, о чём будет рассказано в разделе «Крыши».

При тёплом чердаке в конструкцию крыши закладывается утеплитель (подробнее об этом говорится в разделе «Крыши»), а чердачное перекрытие не утепляют.

Цокольное (подвальное) перекрытие над холодным помещением

Холодным помещением может быть неотапливаемый подвал или цокольный этаж. Здесь ситуация аналогична той, что с холодным чердаком. Водяной пар, устремляясь в холодное помещение, конденсирует на стенах подвала (цокольного этажа) и нижней поверхности перекрытия, обращённой в помещение подвала. Сырое холодное помещение будет совсем непригодно для любых целей. Другая опасность: в сыром помещении деревянные балки быстро сгниют, а стальные покроются ржавчиной; это — к вопросу неверного конструктивного решения, которое уменьшает долговечность перекрытия.

Нормальные эксплуатационные условия в подвале (цокольном этаже) будут обеспечены, если:

  • проложить пароизоляционный слой со стороны тёплого надподвального (надцокольного) помещения, т.е. над утеплителем;
  • сделать продухи по периметру дома, дающие доступ воздуха в подвал для вентиляции, если подвал не полностью заглублён в грунт (наименьший размер продухов — в один кирпич). Продухи заделывают сетками, а на зиму, если необходимо, их чем-то закрывают, например кирпичом или специальными заглушками.

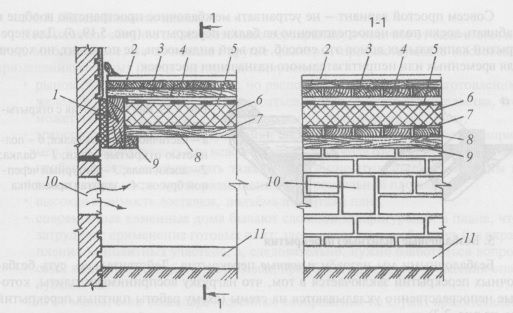

Устройство перекрытия по деревянным балкам над холодным помещением и вентиляция помещения: 1 — деревянная балка перекрытия; 2 — конструкция чистого пола; 3 — доски черного пола; 4- лаги; 5 — пароизоляция; 6 - теплоизоляция; 7— рулонный паропроницаемый материал; 8 — дощатый настил; 9 — черепной брусок; 10 — продух; 11 — конструкция пола по грунту.

В случае подземного этажа, т.е. когда подвал полностью заглублён в грунт, нужно вывести вентиляционные воздуховоды. Это уже к вопросу инженерного оборудования дома, которое в настоящей книге не рассматривается.

Отделка потолка балочного перекрытия

Отделка потолка перекрытия производится в зависимости от дизайнерской задумки. До этого мы изучали чертежи, на которых балки скрыты какой-либо отделкой или подшивкой. Для отделки годится штукатурка, профилированная натуральная доска типа «вагонка», гипсокартонные листы («сухая штукатурка»), специальные отделочные потолочные плитки и т.п.

Что касается стальных балок, то практически всегда их закрывают, поскольку красоты в них нет, если, конечно, дом не выполняется в определённом стиле.

Однако деревянные балки нередко хочется подчеркнуть. В таких случаях черепные бруски подбиваются к балкам на желаемую высоту. Более того, черепным брускам также можно придать фигурную форму. Обычные бруски скрываются подшивкой.

Принимая этот вариант решения потолка, не надо забывать, что межбалочный объём здесь уменьшится, и, следовательно, пострадает звукоизоляция перекрытия.

Совсем простой вариант — не устраивать межбалочное пространство вообще и набивать доски пола непосредственно на балки перекрытия. Для перекрытий капитальных домов это способ, по всей видимости, не подходит, но хорош для временных или непритязательного назначения построек.
