Именно с этим вопросом мы и будем сегодня разбираться. Нам предстоит провести сложную работу: научиться осуществлять вывод трубы через крышу бани своими руками.
Если заказывать подобную работу у строителей, то придется выложить немалую сумму. К тому же никто не гарантирует высокого качества работ. Если делать вывод трубы через крышу бани своими руками, то можно контролировать каждый процесс и быть уверенным, что все сделано на славу.
О том, как вывести трубу в бане через крышу нужно думать еще на этапе создания кровли. Такой подход позволит обойтись «малой кровью» и существенно сократит объем работы. По привычке мы начинаем с решения организационных вопросов. Их будет несколько, но от принятого решения будет зависеть дальнейшая работа.
Высота трубы
Как сделать трубу в крыше бани мы рассмотрим немного позже, а пока нужно определиться с ее высотой. При решении этого вопроса можно воспользоваться нехитрым правилом. Его суть заключается в увеличении длины трубы по мере приближения к коньку. Следовательно, возле конька должна располагаться высокая труба, а ближе к краю крыши располагается более низкий дымоотвод.
Чтобы не ошибиться в расчетах и установка трубы в бане через крышу была с первого раза сделана правильно, нужно ориентироваться на следующие параметры:
- от трубы до конька меньше 1,5 метра, значит поднимаем трубу над коньком на пол метра;
- от трубы до конька от 1,5 до 3 метров, значит труба может находиться вровень с коньком;
- от трубы до конька более трех метров, значит верхняя граница трубы должна находиться на 10 градусов ниже точки расположения конька.
Мы выяснили какой высоты должна быть труба в бане, через кровлю ее можно вывести в различных местах. Какую область крыши лучше всего выбрать — этот вопрос будет следующим в нашем разговоре.
Выбор места для вывода трубы
Труба в бане через потолок и крышу не может выводиться в любом месте, которое приглянулось. Есть несколько областей на кровле, которые могут или не могут быть использованы для выведения трубы.
- Через конек можно выводить трубу только при отсутствии наличия в стропильной системе коньковой балки. В прочих ситуациях придется выбирать другую область. Преимущества этого способа заключаются в простоте работы, наличии снеговых карманов, что существенно упрощает процессы изолирования. Как установить трубу в бане через крышу и правильно провести изоляцию мы уже совсем скоро узнаем.
- В месте внутреннего угла, который образовывается стыками скатных элементов крыши, располагать трубу не стоит. Эта область кровли называется ендовой. В этом районе наблюдается скопление большого количества снега и большой поток дождевой воды, что пагубно влияет на гидроизоляцию.
- Вблизи конька рекомендуется делать выход трубы из бани через крышу. Этот вариант наиболее распространенный и удачный.
- Близкое расположение трубы к балкам, выход ее в области ендовы или вблизи со скатом требует выполнения монтажа дополнительного колена. Такая конструкция позволит расположить трубу в более подходящем месте.
- В случае с односкатными кровлями монтаж трубы дымохода в бане через крышу осуществляется возле верхней точки конструкции.
Основные варианты были рассмотрены, что позволит без особого труда выбрать место для выведения трубы.
Особенности прохождения трубы через изоляцию

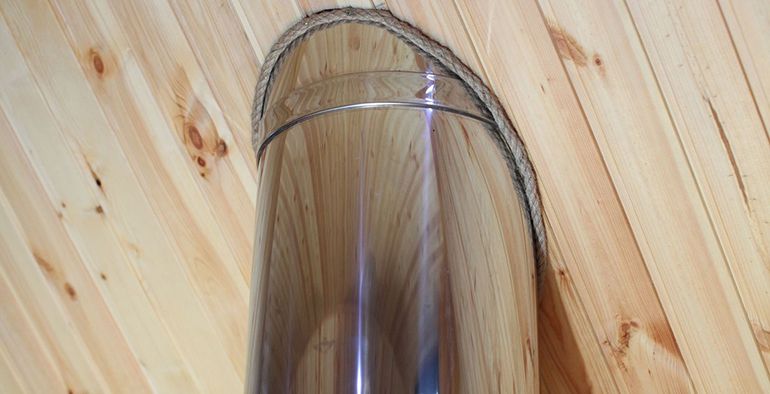

Крыши в банях всегда утепляются, что обеспечивает сохранение тепла внутри помещения. Материал, который используется для этих целей, должен быть сплошным и цельным. Проход трубы через крышу в бане нарушает целостность изоляционных материалов, что негативно сказывается на тепло- и влагозащите. Да еще и противопожарные нормы усугубляют ситуацию, поскольку они требуют наличия расстояния от трубы до материалов, склонных к возгоранию, не менее 13 см.

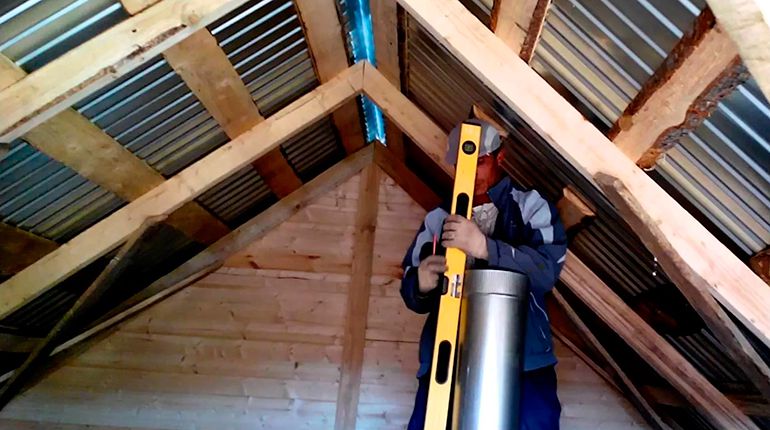

Эту ситуацию необходимо решать таким образом, чтобы помещение было безопасным и теплым. Оптимальным выходом из такой ситуации будет сооружение короба для трубы. По бокам от дымохода монтируем стропильные ноги. Над и под трубой располагаются поперечные балки.
В ситуации, когда расположение трубы приходится на стропила, необходимо разрезать стропильную ногу. Дальше выполняется монтаж дополнительных стропильных ног и поперечных балок. В результате труба из бани через крышу выводится через специальный короб.
Между трубой и стропилами находится свободное пространство. Чтобы через него не выходило тепло из бани, необходимо провести работы по утеплению. Наилучшим образом подходит базальтовая вата. Этот материал удобно использовать, он не горит и не боится влаги.
Чтобы кровельный пирог не терял своей герметичности, необходимо в месте расположения дымохода сделать надрез в виде конверта. Края полученного надреза заворачиваются к балкам и стропилам. Для фиксирования краев надреза можно использовать планки с обрешетки, скобы или гвозди. В местах соединения древесины и материалов требуется проведение изолирования при помощи лент с клеевой основой или специальных герметиков. Вариант приклеивания кровельного пирога может быть использован в случае невысокой температуры на трубе, не выше 60 градусов. В этом случае может присутствовать дополнительный бак для нагрева воды или дополнительная каменка. Сэндвич трубы в этом случае не рассматриваются. Как закрепить трубу на крыше бани мы пока еще не разобрались, так что продолжаем дальше.
Необходимо позаботиться о выводе конденсата. Для этих целей необходимо организовать желобок для дренажа. Подобная конструкция продается в готовом виде, но можно соорудить ее своими руками. Для последнего варианта потребуется толстая пленка. Конструкция закрепляется вокруг трубы, а ее свободный конец отводится в сторону, чтобы вода стекала по скату.
Правила герметизации труб различной формы на кровле из различных материалов
Как загерметизировать трубу на крыше бани — главный вопрос, который возникает при ее выведении. Нужно позаботиться о воде, которая стекает по крыше и по трубе. Но ведь трубы бывают различной формы, что создает дополнительные проблемы. Процесс герметизации отличается в зависимости от формы дымохода. Но есть общие правила, которые остаются неизменными:
- использование защитных фартуков является обязательным условием;
- верхний край фартука заводится под лист кровли или закрепляется под коньком;
- дымоход должен оставаться подвижным по отношению к крыше;
- вертикальность трубы отвечает за хорошую тягу и отсутствие скоплений сажи.
Рассмотрим наиболее распространенные ситуации, чтобы в деталях знать как сделать трубу в бане через крышу.
Вариант с кирпичной трубой с прямыми углами
Такой дымоотвод может иметь квадратную или прямоугольную конструкцию. Многие производители кровельных материалов в комплекте предлагают вспомогательные материалы, которые необходимы для герметизации трубы. В случае с металлочерепицей предлагается использовать ленты. Они имеют сложный состав и липкий слой на одной из сторон. Лента крепится к дымоходу и обрешетке. Верхняя сторона нуждается в дополнительном фиксировании, для этого подойдет планка из металла, которая прибивается к кирпичному основанию дюбелями.
Чтобы воде не оставить шансов на затекание внутрь помещения, можно соорудить штробу, которая является углублением под планкой. Более того, стыки можно обработать герметиком с эффектом термоустойчивости. Как изолировать трубу на крыше бани нужно знать обязательно и применять свои знания на практике.
В случае с мягкой кровлей и толем в использовании ленты нет смысла, поскольку эти материалы могут быть заведены просто на дымоход. Края мягкой черепицы могут быть заведены не на дымоход, а на фартук. Над созданием фартука можно потрудиться самостоятельно. Берется жесть или алюминий в листах, изготавливается четыре элемента в соответствии с параметрами дымохода. Эта конструкция позволит укрепить трубу на крыше бани и защитить помещение от попадания воды.
Металл сгибается таким образом, чтобы одна часть полосы располагалась на трубе, а вторая часть была закреплена на обрешетке. В дымоходе из кирпича необходимо наличие кромки, которая располагается вверху фартука. Кромка вставляется в штробу и места стыковки обрабатываются герметиком. Вода, которая будет стекать по фартуку, может просачиваться на внутренние элементы кровли. Чтобы предотвратить эту ситуацию, необходимо подложить под фартук металлический широкий лист с выгнутыми бортами. Такой элемент называется галстуком. Как заделать трубу на крыше бани мы уже узнали, но некоторые вопросы остались неразрешенными.
Вариант с круглой трубой
Круглые дымоходы используются часто и повсеместно. Создаются они из сэндвич-труб, которые легко собираются и не требуют проведения дополнительных работ по утеплению. Простую одностенную трубу использовать нежелательно и даже опасно.

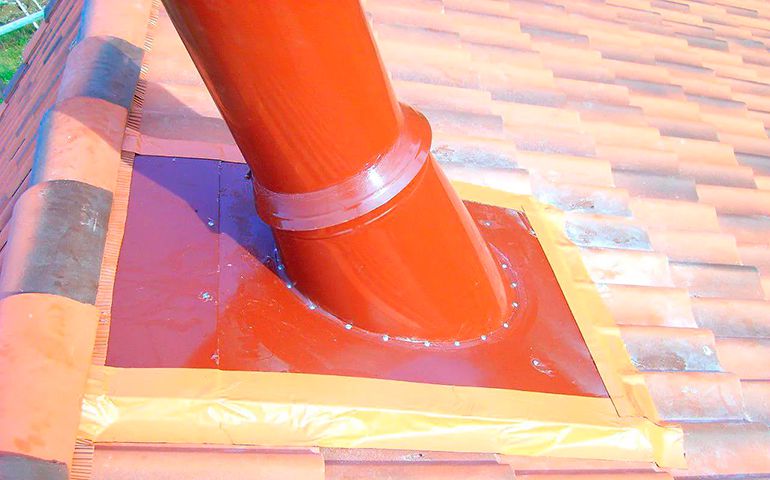

Производители металлочерепицы для выведения трубы предлагают использовать кровельные проходы. В таких конструкциях имеется специальный колпак для выведения трубы. Можно воспользоваться заводской проходкой, которая создается из алюминия и имеет эластичную резиновую или силиконовую часть. Как вывести металлическую трубу через крышу бани при помощи заводской проходки будет описано ниже.
- Обрезаем часть гофры, диаметр которой будет меньше диаметра трубы примерно на 20%.
- Чтобы облегчить процесс надевания проходки на трубу, можно смазать мыльным раствором эти два элемента.
- Придаем фланцу необходимую форму. Для этого можно воспользоваться молотком, но действия должны быть осторожными.
- С внутренней стороны на канавки наносится герметик, прижимаем края и прикручиваем саморезами.
Практические советы
Установка трубы в баню через кровлю — процесс сложный и ответственный. Если будут допущены ошибки, то их последствия непременно заявят о себе. Чтобы не возникло неприятных ситуаций, необходимо придерживаться следующих советов:
- Изолирование поверхностей является обязательным условием, которым пренебрегать нельзя.
- Для теплоизоляции стен, вблизи которых проходит дымоход, необходимо использовать материал с фольгированной поверхностью. Речь не идет о лавсане, который пожароопасен.
- Конструкция дымоотвода не должна касаться дерева. В местах соприкосновения выполняется обшивка из металла.
- Под перекрытиями монтируется короб из железа, внутри которого будет располагаться керамзит. Для сэндвич-труб такой элемент не требуется.
- Для ограждения кровли от трубы монтируется металлический кожух.
- В местах расположения стыков и швов проводится герметизация.
- Труба должна иметь простую конструкцию и минимум изгибов.
Как трубу в бане провести через крышу вам было рассказано. Вопросов возникать не должно, если четко следовать правилам и рекомендациям.
