Технология кладки стен из керамических блоков (камней)

Выпускают керамические камни поризованными (с замкнутыми порами) и со щелевыми пустотами. На российском рынке представлены поризованные камни различных фирм, работающих на закупленных в Европе производственных линиях. Линейка размеров камней довольно широка, что даёт возможность осуществить архитектурный замысел дома при его хороших теплозащитных свойствах; например в таблице приведены некоторые размеры керамических блоков Поротерм.

Размеры керамических поризованных камней Поротерм

Керамические поризованные камни имеют неплохие качества:

• это экологически чистый и огнестойкий материал;
• хорошие теплозащитные свойства (λ = 0,14...0,24); теплозащита здания повышается за счёт пустот и пористости;
• хорошие звукоизоляционные свойства;
• камни укладываются на раствор, а вертикальные швы заменены пазогребневым соединением, что снижает расход раствора и исключает продувание швов;
• размеры камней хорошо сочетаются с размерами кирпича, что позволяет отделывать фасадную плоскость облицовочным кирпичом;
• крупные размеры керамических камней ускоряют строительство;

Однако есть и недостатки:

• невысокая, по сравнению с кирпичом, прочность не позволяет возводить несущие стены выше четырёх этажей даже при толщине стен 510 мм (при толщине 250 мм - один этаж, при толщине 380 мм - два этажа); в многоэтажных зданиях блоки идут только в качестве ограждающих конструкций;
• теплозащитные характеристики стен толщиной 510 мм не позволяют применять их во второй климатической зоне без дополнительного утепляющего слоя; расчёты, которые вы легко можете провести сами по изложенным выше формулам, показывают, что при толщине несущей части стены 510 мм и отделанной кирпичом сопротивление теплопередаче R будет равно 3,02 °С·м²/Вт, т.е. при нормативной величине R = 3,33 °С·м²/Вт недостаточное;
• в замкнутых пустотах возможно образование конденсата; образовавшаяся влага постепенно будет разрывать тонкие межщелевые стенки, что приведёт к ухудшению теплозащитных свойств; поэтому заявленные сроки долговечности пока не подтверждены временем.

Типы несущих и самонесущих стен из поризованных камней:

• 1 тип — однослойная стена из керамических поризованных камней толщиной 380 или 510 мм, оштукатуренная с двух сторон;
• 2 тип — двухслойная стена с внутренним несущим слоем из керамических камней толщиной 510 мм с облицовочным слоем из полнотелого или пустотелого керамического кирпича;
• 3 тип - двухслойная стена с внутренним слоем из керамических камней, наружным утеплителем и внешней отделкой паропроницаемой штукатуркой толщиной 4,5 мм;
• 4 тип — двухслойная стена с внутренним слоем из керамических камней, наружным утеплителем и внешней отделкой плитами навесного фасада.

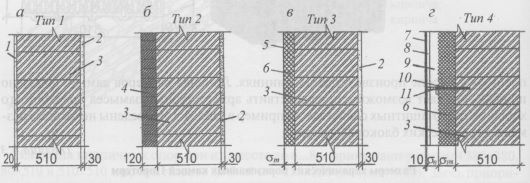

Схемы типов стен из керамического камня:

а — однослойная стена, оштукатуренная с двух сторон; б — двухслойная стена с облицовочным слоем из полнотелого или пустотелого керамического кирпича; в - двухслойная стена с утеплителем и наружной отделкой штукатуркой; г — то же, с отделкой плитами навесного фасада; 1 — паропроницаемая штукатурка; 2 — внутренняя штукатурка; 3 — керамический камень; 4 — облицовочный слой из кирпича; 5 - тонкослойная штукатурка; 6 - утеплитель пенополистирол или минераловатная плита; 7— керамогранитные плиты; 8 — направляющая подконструкция; 9- воздушный зазор; 10 - химический анкер; 11 - кронштейн.

Первый и четвёртый типы мы рассматривать не будем — первый прост, а четвёртый не применяется в малоэтажном домостроении. Второй и третий типы представляют для нас интерес, поэтому дадим по ним некоторые пояснения.

Кладка керамического камня осуществляется на цементно-песчаном или известково-песчаном растворе; ширина шва - 10 мм. При отделке стены керамическим кирпичом необходимо связать отделочный и несущий слои делают с помощью сеток из нержавеющей коррозиестойкой стали, которые укладывают через каждые 6 рядов кладки кирпича. Мы говорили уже о том, что такая связь является гибкой, т.е. не препятствующей температурным деформациям внешнего, кирпичного, слоя, но не позволяющей отслоиться этому слою. При этом надо помнить, что армирование сетками не увеличивает несущую способность кладки, сетки используются только для соединения слоёв.

При отделке утеплённой стены штукатуркой по сетке крепление утеплителя и сетки под штукатурку производится с помощью зонтичного анкера, устанавливаемого через каждые 300 мм кладки. Длина заделки анкера в камень зависит от применяемого вида анкера.

Керамические камни укладываются с перевязкой рядов. При возведении кладки углов здания используются специальные укороченные камни, позволяющие сделать такую перевязку. В средней части стены с этой целью применяют доборные камни. Отделочный кирпич также укладывается с перевязкой швов.

Особо стоит вопрос возведения из керамического камня стен, имеющих кривизну в плане, например, полукруглого эркера. Поскольку камни имеют крупные размеры, то при выкладывании кривых форм здания появляются вертикальные широкие швы, которые заполняются цементным раствором. Однако в таких случаях страдает теплозащита стен, т.е. возникают пресловутые мостики холода - ведь раствор имеет значительно худшие, по сравнению с керамическим камнем, теплотехнические характеристики. Промерзания стены может не быть, но выпадение конденсата в этих местах возможно.

Лучше дело обстоит, если выкладываются гранные поверхности. Однако без дополнительных усилий здесь тоже не обойтись: керамические камни, которыми заполняются образовавшиеся в ходе кладки пустоты, пилятся по месту. Те объёмы, которые нельзя заполнить пиленым камнем, заделывают раствором.

Керамические камни позволяют выкладывать фигурными различные части здания: углы, опоры, подоконные, надоконные, цокольные и подобные элементы. Для этого выпускаются различные виды фасонных камней. Пока это только зарубежные технологии, но, надо полагать, вскоре они придут и в Россию.

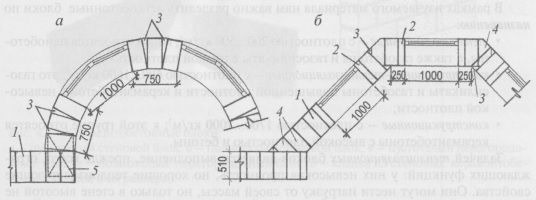

Примеры решения эркеров, сложенных из керамического камня: а - полукруглый эркер; б - трапециевидный эркер; 1 — крупноформатный керамический камень; 2 — доборный керамический камень; 3 — вертикальный шов, заполненный раствором; 4 — камни, пиленые по месту; 5 - армирование углов сеткой.

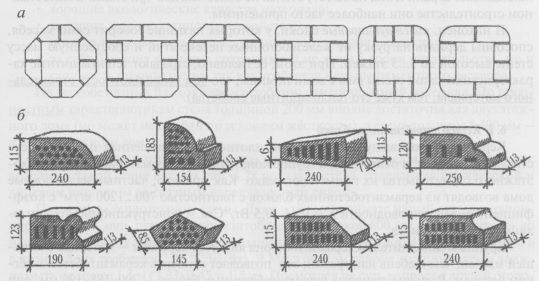

Фасонные кладки и фасонные керамические камни; а - схемы планов фасонных кладок; б - виды фасонных керамических камней
